Système de préhension par dépression octopus

Questionnaire systèmes de préhension par dépression OCTOPUS

Questionnaire systèmes de préhension par dépression OCTOPUS

Afin de donner les dimensions correctes au système de préhension par dépression octopus, il est nécessaire de connaitre et d'évaluer les caractéristiques de la charge à «prendre».
Pour cette raison, nous vous prions de bien vouloir remplir le formulaire suivant et de nous le faire parvenir par mail ou fax.
Nous vous conseillerons l'octopus le plus adapté pour résoudre votre problème.
Un dessin du produit à déplacer ou le produit en lui-même nous permettrait de vous proposer la meilleure solution.
E-mail : tecnico@vuototecnica.net
Fax : + 39 039 5320015

Image zoom
Systèmes de préhension par dépression OCTOPUS - Généralités

Systèmes de préhension par dépression OCTOPUS - Généralités

Le système OCTOPUS est la réponse à la flexibilité opérationnelle de plus en plus requise des robots de palettisation et des systèmes de préhension par dépression en général.
En effet, ce système permet la préhension d’objets de toute forme et de toute nature, pourvu qu’ils n’aient pas de transpiration excessive, sans être obligé de changer ou de positionner les ventouses et également lorsque leur surface n’occupe que 5% de tout le panneau d’aspiration ; le poids maximum de la charge à soulever sera naturellement proportionnel à la surface de préhension. Les systèmes OCTOPUS de série se composent de :
- Un ou deux générateurs de vide alimenté à air comprimé, indiqués sur les photos et sur les dessins, mais à commander séparément, puisqu’il n’est pas prévu dans le code de l’article, à part pour l'art. SO 15 20 MX.
- Un boîtier réalisé en aluminium anodisé, ouvert d’un côté, avec un filtre en filet très fin en acier inox intégré, pour protéger le générateur de vide et le contrôler facilement. Sur la partie supérieure externe du boîtier sont prévues une ou plusieurs connexions pour éventuellement installer des instruments de contrôle ou des électrovannes pour la reprise rapide de le pression atmosphérique à l’intérieur.
- Un panneau d’aspiration au niveau de la fermeture du boîtier, également réalisé en aluminium anodisé et recouvert de caoutchouc mousse spécial. Le panneau d’aspiration conçu de cette façon est capable de s’adapter à tout type de surface à prélever, qu’elle soit lisse, rugueuse ou irrégulière. Avec le même système, par exemple, il est possible de prendre et de déplacer des boîtes en carton et la palette en bois qui les soutient.
Les systèmes OCTOPUS peuvent être fournis, sur demande, avec des dimensions, des panneaux d’aspiration et des générateurs de vide différents par rapport à ceux indiqués dans les tableaux.

Image zoom
Composition des systèmes de préhension OCTOPUS et codes identificateurs correspondants

Composition des systèmes de préhension OCTOPUS et codes identificateurs correspondants

Les systèmes OCTOPUS illustrés et décrits sur les pages suivantes sont équipés, de série, de panneaux d’aspiration PX ; si l’on souhaite remplacer ces panneaux par d’autres, ayant des caractéristiques différentes, il est nécessaire de changer les codes d’identification de la façon suivante.

Image zoom

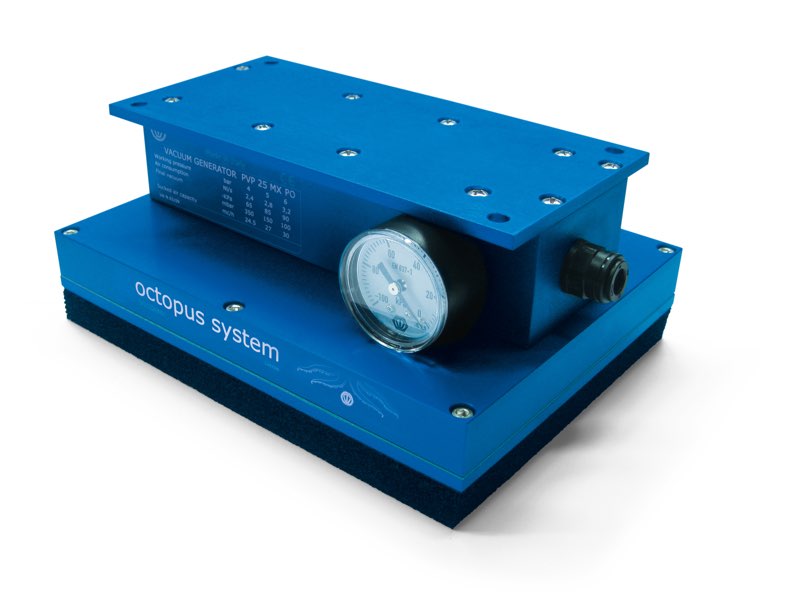

Systèmes de préhension par dépression OCTOPUS

Systèmes de préhension par dépression OCTOPUS


Code produit: SO1520MX

9.04
Fichiers CAO sur TraceParts
Image zoom
Systèmes de préhension par dépression OCTOPUS

Systèmes de préhension par dépression OCTOPUS


Codes produit: SO2030X SO2040X SO2060X

9.05
Fichiers CAO sur TraceParts
Image zoom
Systèmes de préhension par dépression OCTOPUS

Systèmes de préhension par dépression OCTOPUS


Codes produit: SO3030X SO3040X SO3050X SO4040X SO4060X

9.06
Fichiers CAO sur TraceParts
Image zoom
Systèmes de préhension par dépression OCTOPUS

Systèmes de préhension par dépression OCTOPUS

Les systèmes OCTOPUS de série, représentés sur cette page se distinguent des autres décrits précédemment par leurs dimensions supérieures et pour le nombre de générateurs de vide qui les composent ; plus précisément :
- Deux générateurs de vide alimentés à air comprimé, indiqués sur les photos et sur les dessins, mais à commander séparément, puisqu’il ne sont pas prévus dans le code de l’article.
- Un boîtier réalisé en aluminium anodisé, ouvert d’un côté, avec deux filtres en filet très fin en acier inox intégrés, pour protéger les générateurs de vide et les contrôler facilement. Sur la partie supérieure externe du boîtier sont prévues une ou plusieurs connexions pour éventuellement installer des instruments de contrôle ou des électrovannes pour la reprise rapide de le pression atmosphérique à l’intérieur.
- Un panneau d’aspiration au niveau de la fermeture du boîtier, également réalisé en aluminium anodisé et recouvert de caoutchouc mousse spécial. Le panneau d’aspiration conçu de cette façon est capable de s’adapter à tout type de surface à prélever, qu’elle soit lisse, rugueuse ou irrégulière. Avec le même système, par exemple, il est possible de prendre et de déplacer des boîtes de sauce tomate, des pots de peinture, des carreaux en céramique, des boîtes en carton, etc. et la palette en bois qui leur sert de support.
Les systèmes OCTOPUS peuvent être fournis, sur demande, avec des dimensions, des panneaux d’aspiration et des générateurs de vide différents par rapport à ceux indiqués dans les tableaux.
Codes produit: SO40100X SO6080X SO60120X SO80100X

9.07
Fichiers CAO sur TraceParts
Image zoom

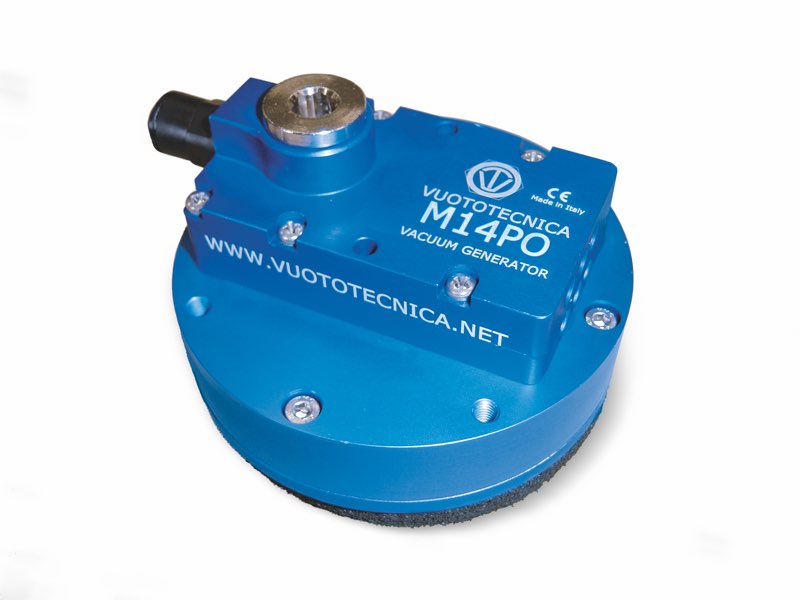

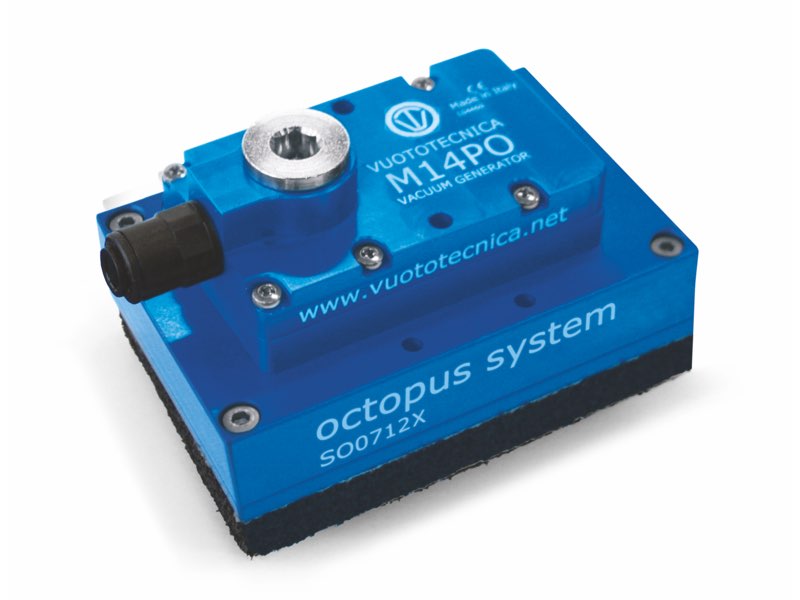

Petits systèmes de préhension par dépression OCTOPUS

Petits systèmes de préhension par dépression OCTOPUS


Codes produit: SODO10X SO0808X SO0712X

9.08
Fichiers CAO sur TraceParts
Image zoom
Système de préhension par dépression OCTOPUS, rond

Système de préhension par dépression OCTOPUS, rond


Codes produit: SODO35X SODO50X

9.09
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration standards PX et P2X, pour systèmes OCTOPUS

Panneaux d'aspiration standards PX et P2X, pour systèmes OCTOPUS

Les panneaux d’aspiration PX illustrés et décrits sur cette page sont installés de série sur tous les systèmes OCTOPUS et, donc, ils peuvent être fournis en stock ou comme pièce de rechange.
Ils sont réalisés en aluminium anodisé avec des trous calibrés à égale distance et recouverts d’un caoutchouc mousse percé, de deux épaisseurs différentes : 15 mm, pour les panneaux d’aspiration de série PX ; 30 mm, pour les panneaux d’aspiration particuliers P2X.
Le caoutchouc mousse est aussi perforé au niveau des trous calibrés mais ses trous ont un diamètre de 15 mm. L'utilisation de trous calibrés permet de calculer exactement le débit du générateur de vide à utiliser, ainsi même en présence de fuites dues aux transpirations ou au manque de couverture de l'objet à prendre, une valeur de vide minimum suffisante reste pour la préhension et la manutention de la charge.
Leur force de levage a été calculée en considérant un niveau de vide minimum de -75 Kpa, la surface totale des trous réalisés dans le caoutchouc mousse et un coefficient de sécurité 3.
Codes produit: PX0712 PX 0808 PX1520 PX2030 PX2040 PX2060 PX3030 PX3040 PX3050 PX4040 PX4060 PX40100 PX6080 PX60120 PX80100 PXDO10 PXDO35 PXDO50 P2X0712 P2X0808 P2X1520 P2X2030 P2X2040 P2X2060 P2X3030 P2X3040 P2X3050 P2X4040 P2X4060 P2X40100 P2X6080 P2X60120 P2X80100 P2XDO10 P2XDO35 P2XDO50

9.10
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration standards avec vannes d’isolement automatique PXE et P2XE, pour systèmes OCTOPUS

Panneaux d'aspiration standards avec vannes d’isolement automatique PXE et P2XE, pour systèmes OCTOPUS

Les panneaux d’aspiration sur cette page sont les mêmes panneaux PX et P2X décrits précédemment, avec en plus les vannes d’isolement automatique insérées à l’intérieur de chaque trou. Les vannes d’isolement automatique, en l’absence d’objet à prendre ou en cas de préhension défectueuse du caoutchouc mousse, ferment automatiquement l’aspiration, en empêchant ainsi l’abaissement du niveau de vide sur les trous en préhension restants.
Cette caractéristique permet de réduire le débit du générateur de vide par rapport aux systèmes OCTOPUS standards, tout en favorisant l’économie d’énergie. De plus, la forme particulière de nos vannes d'isolement automatiques permet l'utilisation des plans de préhension quelle que soit la position.
Codes produit: PXE2030 PXE2040 PXE2060 PXE3030 PXE3040 PXE3050 PXE4040 PXE4060 PXE40100 PXE6080 PXE60120 PXE80100 PXEDO35 PXEDO50 P2XE2030 P2XE2040 P2XE2060 P2XE3030 P2XE3040 P2XE3050 P2XE4040 P2XE4060 P2XE40100 P2XE6080 P2XE60120 P2XE80100 P2XEDO35 P2XEDO50

9.11
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration spéciaux PY et P2Y, pour systèmes OCTOPUS

Panneaux d'aspiration spéciaux PY et P2Y, pour systèmes OCTOPUS

Ces panneaux d’aspiration, par rapport aux panneaux standards, ont la caractéristique de développer, avec une surface de préhension équivalente, une force majeure (art. PY) et de «prendre» sur des surfaces brutes et très irrégulières (art. P2Y).
Ils sont réalisés en aluminium anodisé avec des trous calibrés et recouverts d’un caoutchouc mousse percé, de deux épaisseurs différentes, sur demande. Ils sont parfaitement interchangeables avec les panneaux d’aspiration standards.
Leur force de levage a été calculée en considérant un niveau de vide minimum de -75 Kpa, la surface totale des trous réalisés dans le caoutchouc mousse et un coefficient de sécurité 3.
Codes produit: PY1520 PY2030 PY2040 PY2060 PY3030 PY3040 PY3050 PY4040 PY4060 PY40100 PY6080 PY60120 PY80100 PYDO35 PYDO50 P2Y1520 P2Y2030 P2Y2040 P2Y2060 P2Y3030 P2Y3040 P2Y3050 P2Y4040 P2Y4060 P2Y40100 P2Y6080 P2Y60120 P2Y80100 P2YDO35 P2YDO50

9.12
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration spéciaux avec vannes d’isolement automatique PY2E et P2Y2E, pour systèmes OCTOPUS

Panneaux d'aspiration spéciaux avec vannes d’isolement automatique PY2E et P2Y2E, pour systèmes OCTOPUS

Les panneaux d’aspiration sur cette page sont les mêmes panneaux PY et P2Y décrits précédemment, avec en plus les vannes d’isolement automatique insérées à l’intérieur de chaque trou. Les vannes d’isolement automatique, en l’absence d’objet à prendre ou en cas de préhension défectueuse du caoutchouc mousse, ferment automatiquement l’aspiration, en empêchant ainsi l’abaissement du niveau de vide sur les trous en préhension restants.
Cette particularité permet de réduire le débit du générateur de vide par rapport aux systèmes OCTOPUS sans vanne, tout en favorisant l’économie d’énergie. Ces panneaux peuvent aussi être utilisés dans n'importe quelle position sans altérer les caractéristiques de fonctionnement.
Codes produit: PY2E2030 PY2E2040 PY2E2060 PY2E3030 PY2E3040 PY2E3050 PY2E4040 PY2E4060 PY2E40100 PY2E6080 PY2E60120 PY2E80100 PY2EDO35 PY2EDO50 P2Y2E2030 P2Y2E2040 P2Y2E2060 P2Y2E3030 P2Y2E3040 P2Y2E3050 P2Y2E4040 P2Y2E4060 P2Y2E40100 P2Y2E6080 P2Y2E60120 P2Y2E80100 P2Y2EDO35 P2Y2EDO50

9.13
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration spéciaux PZ et P2Z, pour systèmes OCTOPUS

Panneaux d'aspiration spéciaux PZ et P2Z, pour systèmes OCTOPUS

Parmi tous les panneaux d’aspiration décrits jusqu’à présent, il s’agit de ceux qui développent une force de levage majeure avec une surface de préhension équivalente et de niveau de vide ; de plus, la version P2Z est capable de «prendre» sur des surfaces brutes et très irrégulières.
Il sont réalisés avec des alliages légers et recouverts d’un caoutchouc mousse percé à boutonnière, de deux épaisseurs différentes. Ils sont parfaitement interchangeables avec les panneaux d’aspiration standards.
Leur force de levage a été calculée en considérant un niveau de vide minimum de -75 Kpa, la surface totale des alésages réalisés dans le caoutchouc mousse et un coefficient de sécurité 3.
Codes produit: PZ1520 PZ2030 PZ2040 PZ2060 PZ3030 PZ3040 PZ3050 PZ4040 PZ4060 PZ40100 PZ6080 PZ60120 PZ80100 PZDO35 PZDO50 P2Z1520 P2Z2030 P2Z2040 P2Z2060 P2Z3030 P2Z3040 P2Z3050 P2Z4040 P2Z4060 P2Z40100 P2Z6080 P2Z60120 P2Z80100 P2ZDO35 P2ZDO50

9.14
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration à ventouses PV, pour systèmes OCTOPUS

Panneaux d'aspiration à ventouses PV, pour systèmes OCTOPUS

Afin de faciliter la préhension de tous ces produits avec des surfaces très irrégulières et flexibles (sachets de pâtes ou confiseries, confections en blister ou film transparent, boîtes en carton fin, etc.), difficilement «prenables» avec les panneaux d’aspiration recouverts de caoutchouc mousse, on a réalisé ces panneaux d’aspiration à ventouses. Les ventouses conseillées sont de type «à soufflet» ; grâce à leur grande flexibilité, elles sont capables de s’adapter à toutes les surfaces de préhension, en suivant les contours et les mouvements en phase de levage, et en assurant une préhension facile et sûre. Les panneaux sont réalisés en aluminium anodisé, comme également les supports pour les ventouses vissées sur ces derniers qui sont de 1/8” gaz, pour la version PV et de 1/4” gaz, pour la version P2V et chacun doté de trou calibré.
Les ventouses, montées à froid sur les supports sans liant, peuvent être fournies dans différents mélanges. Ces panneaux aussi sont parfaitement interchangeables avec les panneaux d’aspiration standards.
Leur force de levage a été calculée en considérant avec un niveau de vide minimum de -75 Kpa, la surface totale de préhension des ventouses et un coefficient de sécurité 3.
Sur demande, ils peuvent être fournis avec des ventouses différentes, pourvu que le diamètre ne soit pas supérieur à 22 mm pour les panneaux d’aspiration PV et à 45 mm pour les P2V.
Codes produit: PV1520 PV2030 PV2040 PV2060 PV3030 PV3040 PV3050 PV4040 PV4060 PV40100 PV6080 PV60120 PV80100 PVDO35 PVDO50

9.15
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration à ventouses P2V, pour systèmes OCTOPUS

Panneaux d'aspiration à ventouses P2V, pour systèmes OCTOPUS


Codes produit: P2V1520 P2V2030 P2V2040 P2V2060 P2V3030 P2V3040 P2V3050 P2V4040 P2V4060 P2V40100 P2V6080 P2V60120 P2V80100 P2VDO35 P2VDO50

9.16
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration à ventouses avec vannes d’isolement automatique PVE et P2V2E, pour systèmes OCTOPUS

Panneaux d'aspiration à ventouses avec vannes d’isolement automatique PVE et P2V2E, pour systèmes OCTOPUS

Les panneaux d’aspiration sur cette page sont les mêmes panneaux PV et P2V décrits précédemment, avec en plus les vannes d’isolement automatique insérées dans chaque connexion des supports de ventouses.
Les vannes d’isolement automatique, par manque d’objet à prendre ou en présence d’une préhension défectueuse de la ventouse, ferment automatiquement l’aspiration, en empêchant ainsi l’abaissement du niveau de vide sur les ventouses en préhension restantes. Cette particularité permet de réduire le débit du générateur de vide par rapport aux systèmes OCTOPUS sans vanne, tout en favorisant l’économie d’énergie.
Ces panneaux peuvent aussi être utilisés dans n'importe quelle position sans compromettre le bon fonctionnement.
Codes produit: PVE2030 PVE2040 PVE2060 PVE3030 PVE3040 PVE3050 PVE4040 PVE4060 PVE40100 PVE6080 PVE60120 PVE80100 PVEDO35 PVEDO50

9.17
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration à ventouses avec vannes d’isolement automatique P2V2E, pour systèmes OCTOPUS

Panneaux d'aspiration à ventouses avec vannes d’isolement automatique P2V2E, pour systèmes OCTOPUS


Codes produit: P2V2E2030 P2V2E2040 P2V2E2060 P2V2E3030 P2V2E3040 P2V2E3050 P2V2E4040 P2V2E4060 P2V2E40100 P2V2E6080 P2V2E60120 P2V2E80100 P2V2EDO35 P2V2EDO50

9.18
Fichiers CAO sur TraceParts
Image zoom
Panneaux d’aspiration pour la préhension de sacs PJ, pour systèmes OCTOPUS

Panneaux d’aspiration pour la préhension de sacs PJ, pour systèmes OCTOPUS

Pour permettre la préhension des sacs en papier ou en plastique, contenant poudres, granulés, produits en vrac ou liquides, ces panneaux d’aspiration ont été réalisés et, associés au système OCTOPUS, ils exploitent au mieux leurs performances.
Réalisés en aluminium anodisé et délimités par un joint en caoutchouc mousse, il sont parfaitement interchangeables avec les panneaux d’aspiration standard des systèmes OCTOPUS. Les formes particulières du joint et du plan d’appui permettent de limiter les déformations du sac pendant la préhension tout en réduisant les pertes de vide et en garantissant la plus grande surface de préhension possible.
Leur force de levage a été calculée en considérant avec un niveau de vide minimum de -75 Kpa, la surface totale de préhension contenue à l’intérieur de la garniture et un coefficient de sécurité 3.
Codes produit: PJ0712 PJ0808 PJ1520 PJ2030 PJ2040 PJ2060 PJ3040 PJ3050 PJ4060

9.19
Fichiers CAO sur TraceParts
Image zoom

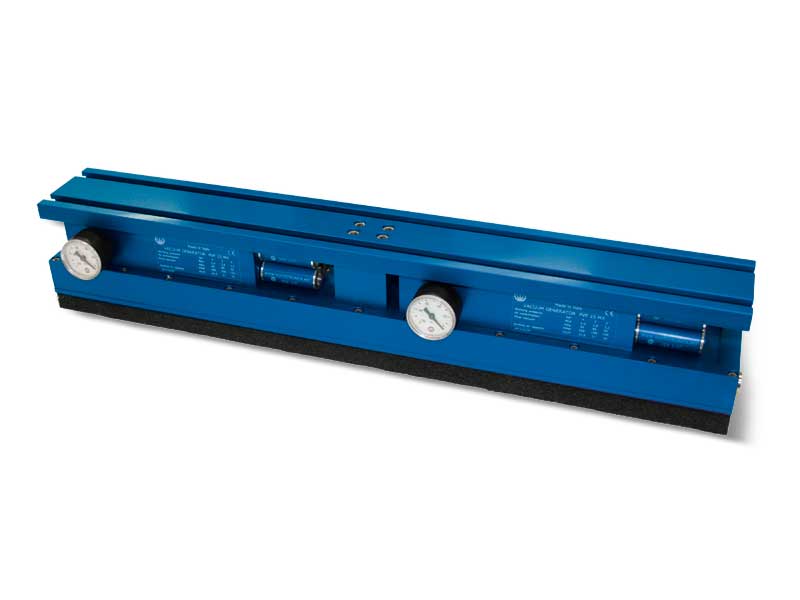

Barres de préhension par dépression OCTOPUS – Généralités

Barres de préhension par dépression OCTOPUS – Généralités

Afin de faciliter ultérieurement l'installation de systèmes de préhension par dépression OCTOPUS, sur des robots de palettisation, on a réalisé ces barres basées sur le même principe de fonctionnement et qui, en plus des avantages et des caractéristiques offerts par OCTOPUS en série, dont dotées d'une plaque de fixation cannelée pour permettre leur installation rapide sur l'automatisme et un positionnement facilité par rapport à la charge à prélever.
Elles sont composées de :
- Une plaque de fixation cannelée en aluminium anodisé pour une installation rapide sur l'automatisme.
- Un ou plusieurs générateurs de vide alimentés par air comprimé selon leur taille.
- Une connexion dotée d'une attache rapide pour alimenter le générateur en air comprimé.
- Un boîtier en aluminium anodisé, ouvert sur un côté, doté de deux connexions pour faire entrer l'air à l'intérieur en fin de cycle, pour la reprise rapide de le pression atmosphérique et l'installation éventuelle d'un vacuostat.
- Un panneau d’aspiration au niveau de la fermeture du boîtier, également réalisé en aluminium anodisé et recouvert de caoutchouc mousse spécial. Le panneau d’aspiration conçu de cette façon est capable de s’adapter à tout type de surface à prélever, qu’elle soit lisse, rugueuse ou irrégulière. Par exemple, avec la même barre on pourra prélever et déplacer des poutrelles en bois ou des profilés d'acier ainsi que la palette qui leur sert de support.
Les barres de préhension OCTOPUS décrites jusqu'ici sont des modèles standards ; sur demande, elles peuvent être fournies avec des plans de préhension à ventouses et avec des vannes d'isolement automatique et pour les alléger encore plus, les parties en aluminium peuvent être réalisées en polizene, un matériau plastique qui réduit son poids d'environ 40 %.

Image zoom
Barres de préhension par dépression OCTOPUS

Barres de préhension par dépression OCTOPUS


Codes produit: BO0860X BO0880X BO08100X

9.22
Fichiers CAO sur TraceParts
Image zoom
Barres de préhension par dépression OCTOPUS

Barres de préhension par dépression OCTOPUS


Codes produit: BO1240X BO1260X BO1280X

9.23
Fichiers CAO sur TraceParts
Image zoom
Barres de préhension par dépression OCTOPUS

Barres de préhension par dépression OCTOPUS


Codes produit: BO12100X BO08120X BO12120X BO12140X

9.24
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration standards PX et P2X, pour barres de préhension OCTOPUS

Panneaux d'aspiration standards PX et P2X, pour barres de préhension OCTOPUS

Les panneaux d’aspiration PX illustrés et décrits sur cette page sont installés de série sur toutes les barres de préhension OCTOPUS et, donc, ils peuvent être fournis en stock ou comme pièce de rechange.
Ils sont réalisés en aluminium anodisé avec des trous calibrés à égale distance et recouverts d’un caoutchouc mousse percé, de deux épaisseurs différentes : 20 mm, pour les panneaux d’aspiration de série PX et 30 mm, pour les panneaux d’aspiration particuliers P2X.
Leur force de levage a été calculée en considérant un niveau de vide minimum de -75 Kpa, la surface totale des trous réalisés dans le caoutchouc mousse et un coefficient de sécurité 3.
Codes produit: PX0860 PX0880 PX08100 PX08120 PX1240 PX1260 PX1280 PX12100 PX12120 PX12140 P2X0860 P2X0880 P2X08100 P2X08120 P2X1240 P2X1260 P2X1280 P2X12100 P2X12120 P2X12140

9.25
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration à ventouses PV, pour barres de préhension OCTOPUS

Panneaux d'aspiration à ventouses PV, pour barres de préhension OCTOPUS

Ces panneaux d’aspiration à ventouses ont été réalisés afin de faciliter la préhension de tous ces produits avec des surfaces très irrégulières et flexibles (sachets de pâtes ou confiseries, confections en blister ou film transparent, boîtes en carton fin, etc.), difficilement «prenables» avec les panneaux d’aspiration recouverts de caoutchouc mousse.
Les ventouses conseillées sont de type «à soufflet» ; grâce à leur grande flexibilité, elles sont capables de s’adapter à toutes les surfaces de préhension, en suivant les contours et les mouvements en phase de levage, et en assurant une préhension facile et sûre. Les panneaux sont réalisés en aluminium anodisé, comme également les supports pour les ventouses vissés sur ces derniers qui sont de 1/8” gaz et tous dotés de trou calibré.
Les ventouses, montées à froid sur les supports sans liant, peuvent être fournies dans différents mélanges. Ces panneaux aussi sont parfaitement interchangeables avec les panneaux d’aspiration standards.
Leur force de levage a été calculée en considérant un niveau de vide minimum de -75 Kpa, la surface totale de préhension des ventouses et un coefficient de sécurité 3.On peut fournir sur demande des ventouses différentes à condition que leur diamètre ne dépasse pas 22 mm.
Codes produit: PV0860 PV0880 PV08100 PV08120 PV1240 PV1260 PV1280 PV12100 PV12120 PV12140

9.26
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration avec vannes d’isolement automatique PXE et P2XE, pour barres de préhension OCTOPUS

Panneaux d'aspiration avec vannes d’isolement automatique PXE et P2XE, pour barres de préhension OCTOPUS

Les panneaux d’aspiration sur cette page sont les mêmes panneaux PX et P2X décrits précédemment, avec en plus les vannes d’isolement automatique insérées à l’intérieur de chaque trou. Les vannes d’isolement automatique, en l’absence d’objet à prendre ou en cas de préhension défectueuse du caoutchouc mousse, ferment automatiquement l’aspiration, en empêchant ainsi l’abaissement du niveau de vide sur les trous en préhension restants.
Cette caractéristique permet de réduire le débit du générateur de vide par rapport aux barres de préhension OCTOPUS standards, tout en favorisant l’économie d’énergie. De plus, la forme particulière de nos vannes d'isolement automatiques permet l'utilisation des plans de préhension quelle que soit la position.
Codes produit: PXE0860 PXE0880 PXE08100 PXE08120 PXE1240 PXE1260 PXE1280 PXE12100 PXE12120 PXE12140 P2XE0860 P2XE0880 P2XE08100 P2XE08120 P2XE1240 P2XE1260 P2XE1280 P2XE12100 P2XE12120 P2XE12140

9.27
Fichiers CAO sur TraceParts
Image zoom
Panneaux d'aspiration à ventouses avec vannes d’isolement automatique PVE, pour barres de préhension OCTOPUS

Panneaux d'aspiration à ventouses avec vannes d’isolement automatique PVE, pour barres de préhension OCTOPUS

Les panneaux d’aspiration sur cette page sont les mêmes panneaux PV et P2V décrits précédemment, avec en plus les vannes d’isolement automatique insérées dans chaque connexion des supports de ventouses.
Les vannes d’isolement automatique, par manque d’objet à prendre ou en présence d’une préhension défectueuse de la ventouse, ferment automatiquement l’aspiration, en empêchant ainsi l’abaissement du niveau de vide sur les ventouses en préhension restantes.
Cette caractéristique permet de réduire le débit du générateur de vide par rapport aux barres de préhension OCTOPUS avec trous calibrés, tout en favorisant l’économie d’énergie. De plus, la forme particulière de nos vannes d'isolement automatiques permet l'utilisation des plans de préhension quelle que soit la position.
Codes produit: PVE0860 PVE0880 PVE08100 PVE08120 PVE1240 PVE1260 PVE1280 PVE12100 PVE12120 PVE12140

9.28
Fichiers CAO sur TraceParts
Image zoom
Plaques de fermeture avec distributeur pour barres de préhension OCTOPUS sans générateur de vide

Plaques de fermeture avec distributeur pour barres de préhension OCTOPUS sans générateur de vide

Pour connecter une barre de préhension OCTOPUS à un générateur de vide installé à distance ou à une autre source de vide, il est nécessaire d’utiliser la plaque de fermeture avec distributeur, illustrée et décrite sur cette page.
La plaque, réalisée en aluminium anodisé, se fixe avec des vis sur le corps de la barre OCTOPUS, à la place du générateur. Le distributeur est équipé de connexions pour le branchement direct à la barre OCTOPUS, au générateur ou à la source de vide alternative et aux autres instruments de lecture et de contrôle du niveau de vide. Les connexions non utilisées pourront être fermées avec les bouchons métalliques fournis.
La plaque de fermeture avec distributeur est adaptée à toutes les barres de préhension OCTOPUS qui utilisent les générateurs de vide PVP 12 MX et PVP 25 MX.
Codes produit: 00BO07 00BO06

Image zoom
Supports de fixation à brides, pour systèmes OCTOPUS sans générateur de vide

Supports de fixation à brides, pour systèmes OCTOPUS sans générateur de vide

Pour connecter le système OCTOPUS à un générateur de vide installé à distance ou à une autre source de vide, il est nécessaire d’utiliser les supports de fixation illustrés et décrits sur cette page.
Les supports, réalisés en aluminium anodisé, ont deux brides : l’une à fixer sur le système OCTOPUS à la place du générateur et l’autre sur l’automatisme.
De plus, ils sont équipés de connexions pour le branchement direct au système OCTOPUS, au générateur ou à la source de vide alternative et aux autres instruments de lecture et de contrôle du niveau de vide les connexions inutilisées pourront être fermées avec les bouchons métalliques fournis.
Les supports de fixation à brides sont actuellement disponibles dans les versions illustrées sur cette page et sont adaptés pour les systèmes OCTOPUS qui utilisent les générateurs de vide indiqués sur le côté de l’article :
- Art. SO 00 02 PVP 100 ÷ 200M
- Art. SO 00 05 PVP 150 ÷ 300MD
- Art. SO 00 06 PVP 450 MD N.B.
Les vacuomètres et les vacuostats représentés sur la photo ne font pas partie des supports.
Codes produit: SO0002 SO0005 SO0006

9.31
Fichiers CAO sur TraceParts
Image zoom
Accessoires et pièces de rechange pour systèmes et barres de préhension OCTOPUS

Accessoires et pièces de rechange pour systèmes et barres de préhension OCTOPUS


Codes produit: 121010 001220 001221 090315 090325 SSX1/4” 00KITPVP25MX 00KITPVP100M 00KITPVP140M 00KITPVP170M 00KITPVP200M 00KITPVP150MD 00KITPVP300MD 00KITPVP450MD 00SO05 00SO10 00SO14 0008157 0008178 0008158 0008425 0008170 140106 140107

Image zoom
Exécutions spéciales des systèmes de préhension OCTOPUS

Exécutions spéciales des systèmes de préhension OCTOPUS


Codes produit: SO27422V SO33552V SO18212CX SO0720X SO20100X SO3036X SO0714V SO2136V SODO40V SO60120X SO621272V

Image zoom
Exécutions spéciales des systèmes de préhension OCTOPUS avec imprimante 3D

Exécutions spéciales des systèmes de préhension OCTOPUS avec imprimante 3D


Les systèmes de préhension Octopus réalisés avec l'imprimante 3D peuvent être fournis dans les couleurs : bleu, noir, blanc et rouge.

9.38
Fichiers CAO sur TraceParts
Image zoom
