Vannes et électrovannes pour vide

Vannes d’aspiration pour sacs de mise sous vide

Vannes d’aspiration pour sacs de mise sous vide

Pour permettre la création d’une rapide connexion pour le vide sur les sacs de pressage pour des produits en fibres composites, les vannes d’aspiration illustrées et décrites sur cette page ont été réalisées.
Ces vannes sont constituées d’un distributeur en acier, à insérer à l’intérieur d’un sac, équipé d’un logement à came adapté pour recevoir la connexion rapide de raccordement au vide ; cette dernière, réalisée en aluminium moleté et anodisé, s’accouple facilement au distributeur en tournant simplement sur son axe à environ 90°, après l’avoir inséré.
Un joint en silicone, à interposer entre les deux éléments et le sac de mise sous vide, garantit une parfaite étanchéité du vide. Sur les vannes d’aspiration, il est possible de monter des vannes manuelles à deux voies, les raccords à connexion rapide ou simplement des raccords pour tuyaux flexibles.
Elles sont disponibles dans les deux versions indiquées sur la fiche mais, sur demande et pour des quantités minimum, elles peuvent être fournies avec des dimensions et des formes différentes.
Température maximum d'utilisation : 220 °C
Codes produit: VSS3/8 VSS1/2

4.01
Fichiers CAO sur TraceParts
Image zoom
Ventouses d’aspiration pour impressions par infusion de résine

Ventouses d’aspiration pour impressions par infusion de résine

Les ventouses d’aspiration, appuyées sur la connexion des impressions par infusion de résine, permettent un raccordement rapide au vide en garantissant leur parfaite étanchéité.
Elles sont réalisées en caoutchouc en silicone et leur support est en aluminium anodisé. Sur ces ventouses, il est possible de monter des vannes manuelles à deux voies, des raccords à connexion rapide ou simplement des raccords pour tuyaux flexibles.
Elles sont disponibles dans les deux versions illustrées mais, sur demande, elles peuvent être fournies avec des dimensions et des formes différentes.
Codes produit: 088515S1/2 088515S3/4

4.02
Fichiers CAO sur TraceParts
Image zoom
Vannes palpeuses

Vannes palpeuses

Les vannes palpeuses sont constituées d’un corps cylindrique en laiton, de couleur naturelle ou chromé, selon les articles, d’un palpeur en acier lié à un obturateur conique, d’un ressort de contraste et d'un disque en nylon qui a pour fonction de distribuer la poussée du ressort sur une surface de contact majeure, et d'éviter ainsi des empreintes disgracieuses sur la charge à prendre.
Connectées au vide, elles sont normalement fermées.
Leur fonction est d’ouvrir l’aspiration et donc de créer le vide, uniquement lorsque le palpeur entre en contact avec la surface de prise.
Elles sont disponibles en différentes versions et sont toutes adaptées aux ventouses que nous produisons.
Codes produit: 190110 190111 190112 190210 190310 190410

4.03
Fichiers CAO sur TraceParts
Image zoom
Vannes à actionnement mécanique

Vannes à actionnement mécanique

Ces vannes sont constituées d’un corps en aluminium anodisé, d’une goupille liée à un obturateur conique et d’un ressort de contraste. Connectées au vide, elles sont normalement fermées.
Leur fonction est d’ouvrir l’aspiration et donc de créer le vide, uniquement lorsque la goupille est actionnée par une came ou par tout autre organe mécanique.
Elles peuvent être utilisées comme alternative aux vannes palpeuses, quand ces dernières ne peuvent être montées sur les ventouses.
Code produit: 190230

4.04
Fichiers CAO sur TraceParts
Image zoom
Vannes avec obturateur à sphère

Vannes avec obturateur à sphère

La fonction des vannes avec obturateur à sphère est d’ouvrir l’aspiration est donc de créer le vide dans les ventouses sur lesquelles elles sont appliquées, uniquement lorsque la charge à retenir actionne la sphère d’étanchéité.
Elles sont constituées d’un corps en aluminium anodisé, d’une sphère en nylon avec une fonction d’obturateur, un ressort de contraste calibré et un bouton de fermeture fileté en laiton.
Calibrées correctement, elles garantissent une parfaite étanchéité du vide.
Elles sont conseillées pour la réalisation de plans de fixation par dépression.
Sur demande et pour des quantités minimum à définir lors de la commande, il est possible de les fournir avec des dimensions et des matériaux différents.
Code produit: 220110

4.05
Fichiers CAO sur TraceParts
Image zoom
Vannes d’isolement automatique

Vannes d’isolement automatique

Il s’agit de vannes unidirectionnelles particulières, calibrées de façon appropriée, elles permettent le passage d’une certaine quantité de fluide après quoi, si le flux continue, elles se ferment automatiquement.
Étudiées pour être appliquées sur les ventouses, les vannes d’isolement automatiques, par manque d’objet à prendre, en cas de préhension défectueuse de la ventouse ou en présence de fuites, ferment automatiquement l’aspiration, en empêchant de cette manière l’abaissement du niveau de vide sur les ventouses en préhension restantes.
Elles sont fournies déjà calibrées et parfaitement contrôlées, prêtes à être installées. Elles sont réalisées en aluminium anodisé et, sur demande et pour des quantités minimum à définir lors de la commande, elles peuvent être fournies avec des dimensions et des matériaux différents.
Codes produit: 140105 140110 140115 140210 140310 140510 140111 140211 140311

Image zoom
Clapets anti-retour

Clapets anti-retour

Il s’agit de vannes unidirectionnelles, construites en bronze et en laiton, avec des joints d’étanchéité en caoutchouc nitrile NBR ou, sur demande, en Viton®, seulement pour la série 10 ... 11.
Afin de faciliter le montage, ils sont disponibles en deux versions : horizontales et verticales.
Appliqués sur la bouche d’aspiration des pompes à vide, à l’arrêt de ces dernières, les clapets anti-retour empêchent le retour d’air dans l’installation mise au vide (tuyaux, réservoirs, autoclaves, systèmes de préhension par dépression, ventouses, etc.), tout en garantissant l’étanchéité et en évitant que l’huile ne rentre dans le stator des pompes, et ne causent d’importants dommages aux palettes.
L’utilisation des clapets anti-retour est donc obligatoire sur toutes les pompes à vide avec lubrification qui ne les ont pas intégrées.
Codes produit: 100210 100310 100410 100510 100610 100710 100810 100111 100211 100311 100411 100511 100611 100711 100811

4.08
Fichiers CAO sur TraceParts
Image zoom
Clapets anti-retour à membrane

Clapets anti-retour à membrane

Ils ont la même fonction que les clapets anti-retour décrits précédemment ; ils sont cependant réalisés en aluminium anodisé ce qui les rend particulièrement légers et l’étanchéité est garantie par une membrane en EPDM, au lieu d’un obturateur métallique avec étanchéité en NBR.
Grâce à leurs caractéristiques, en plus de leur design moderne, il est conseillé de les installer sur les générateurs de vide pneumatiques et, naturellement, sur les pompes également.
Codes produit: 100115 100215 100315 100415 100515

4.09
Fichiers CAO sur TraceParts
Image zoom
Vannes de vide manuelles miniatures à 2 voies

Vannes de vide manuelles miniatures à 2 voies

Ces petites vannes, à actionnement manuel, sont adaptées pour intercepter le vide au niveau des porte-ventouses et à toutes ces petites utilisations où il n’est pas possible d’installer les électrovannes.
Elles sont constituées d’un corps hexagonal en laiton nickelé, d’un obturateur sphérique en laiton chromé et d’un joint en plastique pour garantir l’étanchéité.
Une tirette, vissée sur l’obturateur conique, pivotée manuellement de 90°, permet d’ouvrir ou de fermer la vanne avec un effort minimum.
Codes produit: 130111 130211 130311

4.09
Fichiers CAO sur TraceParts
Image zoom
Vannes de vide manuelles á 2 voies

Vannes de vide manuelles á 2 voies

Ces vannes à actionnement manuel, sont utilisées pour intercepter le vide, dans toutes les installations où il n’est pas possible d’installer les électrovannes.
Elles sont constituées d’un corps en laiton moulé sous fusion et nickelé, d’un obturateur sphérique en laiton chromé et de joints en téflon® afin de garantir l’étanchéité même lorsque les températures sont élevées.
Un levier, monté sur l’obturateur sphérique, pivoté manuellement de 90°, permet d’ouvrir ou de fermer la vanne de façon précise et avec un effort minimum.
Codes produit: 130110 130210 130310 130410 130510 130610 130710 130810 130910

4.10
Fichiers CAO sur TraceParts
Image zoom
Vannes de vide manuelles à 3 voies

Vannes de vide manuelles à 3 voies


Codes produit: 130115 130215 130315 130415 130515 130615 130715

4.11
Fichiers CAO sur TraceParts
Image zoom
Vannes de vide servopilotées à 3 voies

Vannes de vide servopilotées à 3 voies

Il s’agit de vannes à trois voies, deux positions, avec des obturateurs coniques à actionnement pneumatique.
Elles peuvent être normalement utilisées ouvertes ou fermées. Leur utilisation est conseillée dans tous les cas où un échange rapide entre l’aspiration de la pompe à vide et l’entrée d’air dans le circuit est demandé, afin d’obtenir une rapide reprise de la pression atmosphérique.
Elles sont constituées d’un corps en aluminium anodisé, de deux obturateurs en Vulkollan® montés sur une tige en acier inox, d'une membrane pour la servocommande réalisée avec des mélanges spéciaux et d'un ressort de contraste, pour le retour des obturateurs.
À l’origine, ces vannes permettent de réduire au minimum les frottements et les sollicitations dynamiques internes ; il en résulte une vitesse d’intervention élevée et une garantie de fonctionnement durable.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 3000 mbar absolus
Pression au niveau de la servocommande : voir tableaux
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070131 070231 070331 070431 070531 070631 070831 070931

Image zoom
Électropilotes pour vide á 3 voies

Électropilotes pour vide á 3 voies

Spécialement conçus pour le vide, ils sont à commande directe et normalement fermés.
Ils sont constitués d’un corps en aluminium anodisé, à l’intérieur duquel sont prévus les connexions et les orifices de passage et d’un actionneur actionné par une bobine électrique. L’obturateur des électro-pilotes, en caoutchouc nitrile NBR ou en Vulkollan®, fait partie intégrante du noyau mobile de l’actionneur.
Les électro-pilotes à deux voies ont deux orifices de la même grandeur, tandis que ceux à trois voies, ont un orifice de décharge d’un diamètre de 3 mm, puisqu’il est obtenu à travers le tube.
Les temps de réaction très bas permettent d’effectuer un grand nombre de cycles par minute.
La bobine électrique est standard, entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803 (ex DIN 43650).
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Absorption maximum : 20 V.A. en c.a. et 18 W en c.c.
La bobine électrique est orientable à 360°.
Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités.
Caractéristiques techniques
Pression d’exercice : de 1 à 1500 mbar absolus
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070116 070216 070316

Image zoom
Électropilotes pour vide à 2 voies

Électropilotes pour vide à 2 voies


Codes produit: 070120 070220 070320

Image zoom
Electrovannes pour vide à 2 voies, à commande directe

Electrovannes pour vide à 2 voies, à commande directe

De nouvelle conception, avec un encombrement minimum, un haut rendement volumétrique, une grande vitesse d’intervention à n’importe quel niveau de vide, ces électrovannes sont le résultat d’un choix scrupuleux des matériaux, de l’adoption de techniques constructives à l’avant-garde et de l’expérience pluriannuelle de nos techniciens. Cette série d’électrovannes est brevetée.
Les électrovannes de vide DDN sont à deux voies, deux positions, à commande directe avec double obturateur, normalement fermées.
Elles sont constituées d’un corps en laiton moulé à chaud, à l’intérieur duquel sont prévues les connexions, d’une mécanique interne avec double obturateur et d’un actionneur actionné par une bobine électrique.
La bobine électrique est standard, entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803 (ex DIN 43650).
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Absorption maximum : 20 V.A. en c.a. et 18 W en c.c. (sauf la DDN 25 qui n’est actionnable qu’avec le courant en continu).
La bobine électrique est orientable à 360°. Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités.
Pour un bon fonctionnement, il est conseillé d’installer l’électrovanne inversée. Les électrovannes DDN sont particulièrement indiquées pour les dégazificateurs, les autoclaves, les thermo soudeuses sous vide et dans tous les cas où l’aspiration doit être commandée séparément par l’entrée d’air dans le circuit.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 1500 mbar absolus
Température du fluide aspiré : de -5 à +60 °C
Codes produit: DDN14 DDN25

4.21
Fichiers CAO sur TraceParts
Image zoom
Électrovannes de vide à 3 voies, servopilotées

Électrovannes de vide à 3 voies, servopilotées

Les électrovannes de vide à trois voies de cette série sont à deux positions, avec des obturateurs coniques servopilotés à actionnement pneumatique. Elles peuvent être indifféremment utilisées ouvertes ou fermées.
Elles sont constituées d’un corps en aluminium anodisé, à l’intérieur duquel sont prévues les connexions de raccordement, de deux obturateurs en Vulkollan® montés sur une tige en acier inox, d'une membrane en mélange spécial pour la servocommande et d'un ressort pour le retour des obturateurs ; un actionneur, actionné par une bobine électrique gère l’air comprimé d’alimentation. L’exécution particulière de ces vannes permet de réduire au minimum les frottements et les sollicitations dynamiques internes ; il en résulte une vitesse d’intervention élevée et une garantie de fonctionnement durable.
La bobine électrique est standard, entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803 (ex DIN 43650).
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Absorption maximum : 20 V.A. en c.a. et 18 W en c.c.
La bobine électrique est orientable à 360°. Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités.
Les électrovannes de vide à trois voies sont normalement utilisées pour intercepter le vide sur des alimentateurs et des palettiseurs à ventouses, robots, margeurs, ouvre-sacs et dans tous les cas où un échange rapide entre l’aspiration de la pompe à vide et l’entrée de l’air dans le circuit est nécessaire afin d’obtenir une reprise rapide de la pression atmosphérique.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 3000 mbar absolus
Pression au niveau de la servocommande : voir tableaux
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070111 070211 070311 070411 070511 070611 070811 070911

Image zoom
Électrovannes de vide à 3 voies, servopilotées, avec 2 bobines électriques

Électrovannes de vide à 3 voies, servopilotées, avec 2 bobines électriques

La fonction de ces électrovannes est la même que celle à trois voies décrites précédemment.
Leur constitution est identique également ; ce qui les distingue, ce sont les deux bobines qui, d’une simple impulsion électrique, échangent les position des obturateurs et les maintiennent ainsi, même en l’absence d’air comprimé au niveau de la servocommande ou de courant électrique, jusqu’à une nouvelle impulsion.
Grâce à cette caractéristique, leur utilisation est particulièrement indiquée dans tous le cas où la sécurité maximum de la connexion à la source de vide est demandée, même en l’absence d’alimentation électrique ou pneumatique.
Les bobines électriques sont standards, entièrement plastifiées en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN175301-803 (ex DIN 43650).
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Absorption maximum : 8 ÷ 20 V.A. en c.a. e 6.5 ÷ 18 W en c.c.
Les bobines électriques sont orientables à 180°. Les connecteurs sont orientables à 180° sur les bobines et peuvent être fournis, sur demande, avec des Led lumineuses, avec un circuit antiparasitage et/ou avec des protections contre les surtensions et les inversions des polarités.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 3000 mbar absolus
Pression au niveau de la servocommande : voir tableaux
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070151 070251 070351 070451 070551 070651 070851 070951

Image zoom
Électrovannes pour vide à 3 voies, à commande directe

Électrovannes pour vide à 3 voies, à commande directe

Les électrovannes de vide à trois voies de cette série sont à commande directe, à deux positions, avec des obturateurs coniques servocommandés par le vide même.
De série, elles sont fournies normalement fermées ; sur demande, normalement ouvertes également.
Elles sont constituées d’un corps en aluminium anodisé, à l’intérieur duquel sont prévues les connexions de raccordement, de deux obturateurs en silicone montées sur une tige en acier inox et une membrane en mélange spécial entoilée ; un actionneur, commandé par une bobine électrique, gère le vide au niveau de la servocommande.
Le principe de fonctionnement de ces électrovannes est basé sur le différentiel de pression existant entre la pompe ou le générateur de vide et la pression de l’air aspiré.
En transportant cette « pression différentielle » au niveau de la servocommande, au moyen de l’actionneur, il est possible de commander les obturateurs sans air comprimé ni ressort.
Pour le principe de fonctionnement ci-dessus, il est conseillé de les utiliser sur des installations à bas niveau de vide (inférieur à 850 bar absolus, équivalant à 15% de vide).
Le manque de ressort, de frottements et sollicitations dynamiques internes avantage la vitesse d’intervention élevée et la durée de la vanne.
La bobine électrique est standard, entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803 (ex DIN 43650). Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Absorption maximum : 20 V.A. en c.a. et 18 W en c.c.
La bobine électrique est orientable à 360°. Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités.
Les électrovannes de cette série sont non seulement utilisées dans les cas précédemment décrits pour la série 07 .. 11, mais elles peuvent également être utilisées sur des installations sans air comprimé.
Le choix de l’électrovanne doit toujours être fait en fonction du débit et, donc, de la connexion d’aspiration de la pompe ou du générateur de vide.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 850 mbar absolus
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070340NC 070340NO 070440NC 070440NO 070540NC 070540NO 070640NC 070640NO

Image zoom
Bobines électriques

Bobines électriques

Les bobines électriques sont des enroulements de fil en cuivre sur des tubes en nylon, entièrement plastifiés en résine synthétique, qui ont pour fonction d’actionner les actionneurs électromagnétiques, dont sont équipées les électrovannes. Traversées par un courant électrique, les bobines génèrent un champs magnétiques capable d’actionner le noyau mobile coulissant à l’intérieur des actionneurs ; sur les noyaux mobiles est généralement intégré ou fixé l’obturateur, qui en ouvrant et en fermant les orifices des vannes, provoque leur commutation.
Les bobines électriques sont standards, entièrement plastifiées en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à trois bornes de 6,3 mm, pour un connecteur aux normes EN 175301-803 (ex DIN 43650).
Niveau de protection : IP 54 ; IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Tolérance admise sur la valeur nominale de la fréquence : ±5%
Température ambiante : de -10 à +45 °C.
Température du fluide : de -10 à +95 °C
Absorption électrique : 8 ÷ 20 V.A. en c.a. et 6.5 ÷ 18 W en c.c.
Les bobines électriques sont orientables à 360°
Codes produit: 0007172 0007173 000703N 000704N 000706N 0007256N 0007258N 0007259N

Image zoom
Connecteurs pour bobines électriques

Connecteurs pour bobines électriques

Les connecteurs sont des éléments essentiels pour amener le courant électrique aux bobines des électrovannes.
Ils sont disponibles dans la version simple à fiche installés de série et, sur demande, avec une LED pour le signalement de la présence de tension, avec des circuits antiparasitage, avec une protection contre les surtensions et l’inversion des polarités.
Tous les connecteurs offrent une protection totale contre les jets d’eau, selon les normes EN 60529 (classe de protection IP 65), quand ils sont correctement installés.
De plus, ils répondent aux normes VDE 0110-1 /89, tension de travail jusqu’à 250 V, catégorie surtension II, degré d’utilisation 3, en ce qui concerne la classe d’isolement.
Dans tous les connecteurs, l’union entre les supports pour contacts et la protection externe est à déclenchement afin de garantir un blocage sûr et un montage rapide.
La sécurité du blocage est essentielle pour garantir la protection complète de l’opérateur pendant la manipulation du connecteur. Le support pour contacts peut être facilement extrait de son boitier en utilisant simplement un tournevis. De plus, cette opération permet d’orienter le contact de la terre dans la direction souhaitée.
Codes produit: 0007174 0007260 000763 0007101 0007186 0007221 0007222 0007223

Image zoom

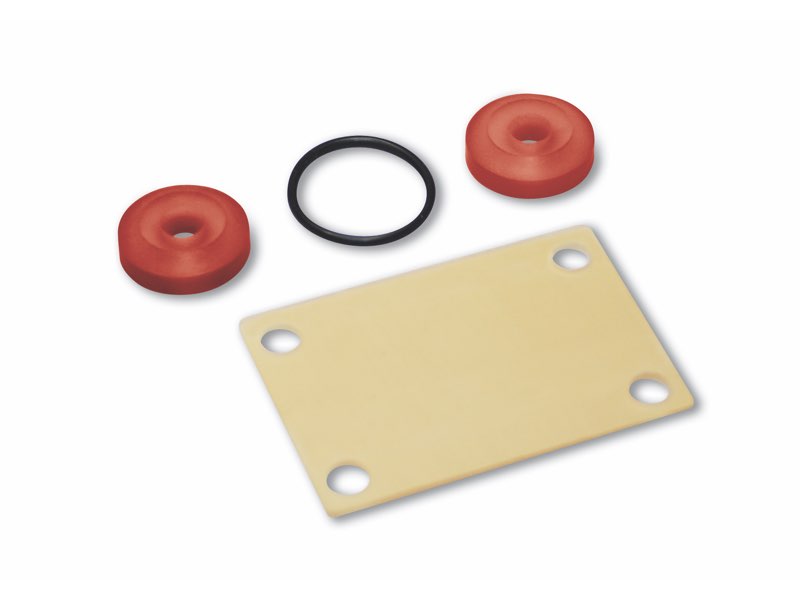

Kit de joints pour vannes et électrovannes de vide

Kit de joints pour vannes et électrovannes de vide

Les kits de joints sont constitués de membranes, d’obturateurs et de joints toriques O-ring de série, installés sur les vannes et sur les électrovannes à trois voies que nous produisons, servopilotées à air comprimé ou par le vide.
En présence de fluides aspirés très chauds (jusqu’à 250 °C) ou corrosifs, nous pouvons fournir les kits de joints dans des mélanges spéciaux ; dans ces cas, contacter notre bureau technique.
Codes produit: 0007104 0007105 0007177 0007229 0007230 0007296 0007231 0007297 0007232 0007298 0007267 0007268 0007287 0007269 0007288 0007270 0007289 0007380 0007384 0007271 0007272 0007290 0007273 0007291 0007274 0007292 0007372 0007382 0007275 0007276 0007293 0007277 0007294 0007278 0007295 0007381 0007385 0007279 0007280 0007281

4.41
Fichiers CAO sur TraceParts
Image zoom
Electrovannes pour vide à 3 voies, à commande directe, avec bobine électrique à basse absorption

Electrovannes pour vide à 3 voies, à commande directe, avec bobine électrique à basse absorption

Les électrovannes de vide à trois voies de cette série sont à commande directe, à deux positions, avec des obturateurs coniques servocommandés par le vide même.
De série, elles sont fournies normalement fermées ; sur demande, normalement ouvertes également.
Elles sont constituées d’un corps en aluminium anodisé, à l’intérieur duquel sont prévues les connexions de raccordement, de deux obturateurs en silicone montés sur une tige en acier inox et une membrane en mélange spécial entoilée ; un électropilote, actionné par une bobine électrique, gère le vide au niveau de la servocommande. Le principe de fonctionnement de ces électrovannes est basé sur le différentiel de pression existant entre la pompe ou le générateur de vide et la pression de l’air aspiré. En transportant cette « pression différentielle » au niveau de la servocommande, au moyen de l’électropilote, il est possible de commander les obturateurs sans air comprimé ni ressort.
Pour le principe de fonctionnement ci-dessus, il est conseillé de les utiliser sur des installations à bas niveau de vide (inférieur à 850 bars absolus, équivalant à 15% de vide).Le manque de ressort, de frottements et sollicitations dynamiques internes avantage la vitesse d’intervention élevée et la durée de la vanne.
La bobine électrique de l’électropilote est entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à deux bornes de 3 mm, pour un connecteur micro aux normes EN 175301-803 (ex DIN 43650) - C.
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré. Elles sont disponibles pour des tensions de 12-24V/50-60Hz et 12-24V/CC.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Puissance électrique maximum : 2 W
Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités. Un dispositif à bouton, intégré dans l’électropilote, permet d’ouvrir et de fermer l’électrovanne manuellement.
Les électrovannes de cette série sont non seulement utilisées dans les cas précédemment décrits pour la série 07 .. 11, mais elles peuvent également être utilisées sur des installations sans air comprimé.
Le choix de l’électrovanne doit toujours être fait en fonction du débit et, donc, de la connexion d’aspiration de la pompe ou du générateur de vide.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 850 mbar absolus
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070113 070213 070313 070413 070513 070613 070813 070913

Image zoom
Electrovannes pour vide à 3 voies, servopilotées, avec électropilote à impulsions bistables et avec bobine électrique à basse absorption

Electrovannes pour vide à 3 voies, servopilotées, avec électropilote à impulsions bistables et avec bobine électrique à basse absorption

La fonction de ces électrovannes est la même que celle à trois voies décrites précédemment.
Leur constitution est identique également ; ce qui les distingue c’est un électropilote à impulsions, bistable, actionné par une bobine électrique à basse absorption qui, d’une simple impulsion électrique, échange la position des obturateurs et les maintient ainsi, même en l’absence de courant électrique, jusqu’à une nouvelle impulsion d’une polarité opposée ; c’est pourquoi, elles ne peuvent être fournies qu’avec des bobines électriques en courant continu. Leur utilisation est particulièrement indiquée dans tous le cas où la sécurité maximum de la connexion à la source de vide est demandée, même en l’absence d’alimentation électrique.
La bobine électrique de l’électropilote est entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à deux bornes de 3 mm, pour un connecteur micro aux normes EN 175301-803.(ex DIN 43650) - C.
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Elles sont disponibles pour des tensions de 12-24V/CC.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Puissance électrique maximum : 1 W
Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités.
Sur ces électrovannes, il n’est pas possible d’installer le dispositif à bouton pour les actionner manuellement.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 3000 mbar absolus
Pression au niveau de la servocommande : voir tableaux
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070153 070253 070353 070453 070553 070653 070853 070953

Image zoom
Électrovannes pour le vide à 3 voies, à commande directe, avec bobine èlectrique à basse absorption

Électrovannes pour le vide à 3 voies, à commande directe, avec bobine èlectrique à basse absorption

Les électrovannes de vide à trois voies de cette série sont à commande directe, à deux positions, avec des obturateurs coniques servocommandés par le vide même.

De série, elles sont fournies normalement fermées; sur demande, normalement ouvertes également.
Elles sont constituées d’un corps en aluminium anodisé, à l’intérieur duquel sont prévues les connexions de raccordement, de deux obturateurs en silicone montés sur une tige en acier inox et une membrane en mélange spécial entoilée; un électropilote, actionné par une bobine électrique intégrée gère le vide au niveau de la servocommande.
Le principe de fonctionnement de ces électrovannes est basé sur le différentiel de pression existant entre la pompe ou le générateur de vide et la pression de l’air aspiré.
En transportant cette “pression différentielle” au niveau de la servocommande, au moyen de l’électropilote, il est possible de commander les obturateurs, sans air comprimé ni ressort.
Pour le principe de fonctionnement exposé ci-dessus, il est conseillé de l’utiliser sur des installations à bas niveau de vide (inférieur à 850mbar absolus, équivalant à 15% de vide).

Le manque de ressort, de frottements et sollicitations dynamiques internes avantage la vitesse d’intervention élevée et la durée de la vanne.
La bobine électrique de l’électropilote est entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à deux bornes de 3 mm, pour un connecteur à micro norme EN 175301-803 (ex DIN 43650) - C.
Niveau de protection IP 54; IP 65 avec connecteur inséré.

Elles sont disponibles pour des tensions de 12-24V/50-60Hz e 12-24V/CC.

Tolérance admissible sur la valeur nominale de la tension: ±10%.
Puissance électrique maximum: 2 W
Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit antiparasitage et/ou avec des protections contre les surtensions et les inversions des polarités.
Un dispositif à bouton, intégré dans l’électropilote, permet d’ouvrir et de fermer l’électrovanne manuellement.

Les électrovannes de cette série sont non seulement utilisées dans les cas précédemment décrits pour la série 07 .. 11, mais elles peuvent également être utilisées sur des installations sans air comprimé.
Le choix de l’électrovanne doit toujours être fait en fonction du débit et, donc, de la connexion d’aspiration de la pompe ou du générateur de vide.

Caractéristiques techniques

Pression d’exercice: de 0,5 à 850 mbar absolus
Température du fluide aspiré: de -5 à +60 °C
Codes produit: 070343NC 070343NO 070443NC 070443NO 070543NC 070543NO

Image zoom
Electrovannes pour le vide à 3 voies, à commande directe, avec électropilote à impulsions bistables et avec bobine électrique à basse absorption

Electrovannes pour le vide à 3 voies, à commande directe, avec électropilote à impulsions bistables et avec bobine électrique à basse absorption

La fonction de ces électrovannes est la même que celle à trois voies décrites précédemment.
Leur constitution est identique également ; ce qui les distingue c’est un électropilote à impulsions, bistable, actionné par une bobine électrique à basse absorption qui, d’une simple impulsion électrique, échange la position des obturateurs et les maintient ainsi, même en l’absence de courant électrique, jusqu’à une nouvelle impulsion d’une polarité opposée ; c’est pourquoi, elles ne peuvent être fournies qu’avec des bobines électriques en courant continu.
Leur utilisation est particulièrement indiquée dans tous le cas où la sécurité maximum de la connexion à la source de vide est demandée, même en l’absence d’alimentation électrique.
La bobine électrique de l’électropilote est entièrement plastifiée en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à deux bornes de 3 mm, pour un connecteur micro aux normes EN 175301-803 (ex DIN 43650) - C.
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Elles sont disponibles pour des tensions de 12-24V/CC.
Tolérance admise sur la valeur nominale de la tension : ±10%.
Puissance électrique maximum : 1 W
Le connecteur est orientable à 180° sur la bobine et peut être fourni, sur demande, avec des Led lumineuses, avec un circuit d’antiparasitage et/ou avec des protections contre les surtensions et l’inversion des polarités.
Sur ces électrovannes, il n’est pas possible d’installer le dispositif à bouton pour les actionner manuellement.
Caractéristiques techniques
Pression d’exercice : de 0,5 à 850 mbar absolus
Température du fluide aspiré : de -5 à +60 °C
Codes produit: 070363NC 070363NO 070463NC 070463NO 070563NC 070563NO

Image zoom
Electrovannes – réalisations spéciales sur demande modules multifonctions avec électrovannes pour le vide intégrées

Electrovannes – réalisations spéciales sur demande modules multifonctions avec électrovannes pour le vide intégrées

La nécessité des techniciens concepteurs dans le secteur de l'emballage et de l'automatisation en général, de regrouper plusieurs électrovannes pour le vide avec des fonctions différentes dans le plus petit espace possible nous a conduit à concevoir et à réaliser cette nouvelle série de modules multifonctions.
Chaque module intègre deux électrovannes à l'intérieur et les logements pour les vannes de régulation du flux sont montés sur leurs conduits, et elles peuvent être actionnées au moyen de poignées prévues à cet effet. Différentes connexions pratiquées sur différents points, permettent le raccordement du module à des instruments de lecture et de contrôle du niveau de vide, tels que des vacuomètres, des vacuostats, des transducteurs, etc.
Il y a trois modules disponibles :
- Module A : C'est le module avec deux électrovannes intégrées de 1” 1/2 et de 1”, deux régulateurs de flux et différentes connexions supplémentaires.
- Module B : Il a deux électrovannes intégrées de 1/2” et 1” et deux régulateurs de flux. Il peut être associé aux modules A et C.
- Module C : Module avec deux électrovannes intégrées de 1/2”, un régulateur de flux et une connexion supplémentaire. Il peut être associé soit au module A soit au module B.
L’association entre les modules A, B et C, pouvant être faite au moyen de tirants en acier inox prévus, permet d'éliminer de nombreux tuyaux et raccords qui causent souvent des pertes, et d'obtenir différentes fonctions à partir d'une seule source de vide. Les modules multifonctions sont déjà fournis contrôlés à un niveau de vide final de 0,5 mbar et parfaitement étanches. Les caractéristiques techniques sont celles des électrovannes pour le vide à trois voies servopilotées à actionnement pneumatique.
- Pression de la servocommande : 6÷7 bars ; 4÷6 bars pour la version LP, avec de l'air comprimé non lubrifié, filtration 5 microns, conformément à la norme ISO 8573-1 classe 4.
- Pression d’exercice : de 0,5 à 3000 mbar absolus
- Bobines électriques : entièrement plastifiées en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155°C) aux normes VDE, avec des connexions électriques à deux bornes de 3 mm, pour un connecteur micro aux normes EN 175301-803.
- Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
- Tolérance admissible sur la valeur de la tension nominale : ± 10%
- Puissance électrique des bobines : de 1 à 2 W, en fonction de la tension électrique
- Température du fluide aspiré : de -5 à + 60 °C
L'utilisation idéale de ces modules multifonctions est préconisée sur les machines thermoformeuses et thermo-soudeuses sous vide mais ils sont aussi indiqués sur les machines de conditionnement et les remplisseuses dans le secteur de l'emballage et dans tous les cas où il est nécessaire de gérer le vide sur des points et en des temps différents. Sur demande, les modules peuvent être personnalisés et réalisés avec des électrovannes jusqu'à 3” gaz.
Pour plus d'informations, contacter notre bureau technique.

Image zoom
Électropilotes avec bobine électrique à basse absorption intégrée

Électropilotes avec bobine électrique à basse absorption intégrée

Les électropilotes sont de petites vannes à trois voies, actionnées par une bobine électrique intégrée, capable de gérer l’air comprimé ou le vide, pour le pilotage des électrovannes.
Les bobines électriques des électropilotes sont entièrement plastifiées en résine synthétique, exécution étanche, classe d’isolement F (jusqu’à 155 °C) aux normes VDE, avec des connexions électriques à deux bornes de 3 mm, pour un connecteur micro aux normes EN175301-803 (ex DIN 43650) - C.
Niveau de protection IP 54 ; IP 65 avec le connecteur inséré.
Tolérance admise sur la valeur nominale de la tension : ±10%
Tolérance admise sur la valeur nominale de la fréquence : ±5%
Température ambiante : de -10 à +45 °C
Température du fluide : de -10 à +95 °C
Puissance électrique : de 1 à 2 W
Codes produit: 0007301 0007302 0007303 0007304 0007305 0007306 0007307 0007308 0007309 0007310 0007311 0007366

4.60
Fichiers CAO sur TraceParts
Image zoom
Electropilotes avec vanne interface et connecteurs micro EN 175301 - 803 (EX DIN 43650) - C, pour bobines électropilotes

Electropilotes avec vanne interface et connecteurs micro EN 175301 - 803 (EX DIN 43650) - C, pour bobines électropilotes

Les connecteurs sont des éléments essentiels pour amener le courant électrique aux électropilotes avec une bobine à basse absorption intégrée.
Ils sont disponibles dans la version simple à fiche, avec LED pour le signalement de la présence de tension, sur demande, avec des circuits antiparasitage, avec une protection contre les surtensions et l’inversion des polarités. Tous les connecteurs offrent une protection totale contre les jets d’eau, selon les normes EN 60529 (classe de protection IP 65), quand ils sont correctement installés.
De plus, ils répondent aux normes VDE 0110-1 /89, tension de travail jusqu’à 250 V, catégorie surtension II, degré d’utilisation 3, en ce qui concerne la classe d’isolement.
Dans tous les connecteurs, l’union entre les supports pour contacts et la protection externe est à déclenchement afin de garantir un blocage sûr et un montage rapide.
La sécurité du blocage est essentielle pour garantir la protection complète de l’opérateur pendant la manipulation du connecteur. Le support pour contacts peut être facilement extrait de son boitier en utilisant simplement un tournevis. De plus, cette opération permet d’orienter le contact de la terre dans la direction souhaitée.
Code produit: 0015437 0015478 0015157

4.61
Fichiers CAO sur TraceParts
Image zoom
Kit de joints pour électrovannes avec bobines électriques à basse absorption

Kit de joints pour électrovannes avec bobines électriques à basse absorption

Les kits de joints sont constitués de membranes, d’obturateurs et de joints toriques O-ring de série, installés sur les électrovannes à trois voies que nous produisons, servopilotées à air comprimé ou par le vide.
En présence de fluides aspirés très chauds (jusqu’à 250 °C) ou corrosifs, nous pouvons fournir les kits de joints dans des mélanges spéciaux ; dans ces cas, contacter notre bureau technique.
Code produit: 0007271 0007272 0007290 0007273 0007291 0007274 0007292 0007379 0007383 0007275 0007276 0007293 0007277 0007294 0007278 0007295 0007279 0007280

4.62
Fichiers CAO sur TraceParts
Image zoom
Membranes de pilotage pour électrovannes avec bobines électriques à basse absorption

Membranes de pilotage pour électrovannes avec bobines électriques à basse absorption


Codes produit: 0007104 0007105 0007229 0007230 0007296 0007231 0007297 0007232 0007298

4.62
Fichiers CAO sur TraceParts
Image zoom
