Ventouses à vide

Caractéristiques générales des mélanges en caoutchouc

Caractéristiques générales des mélanges en caoutchouc

A table avec toutes les caractéristiques des composés de caoutchouc utilisés pour nos ventouses à vide: dénomination commercial, sigle internationale, sigle Vuototecnica, les caractéristiques positives et négatives, couleur, température d’utilisation, la dureté, la résistance chimique, les normes alimentaires et enfin des exemples d'emploi.

agrandir l'image
haut de la page descendre
Questionnaire ventouses

Questionnaire ventouses

Pour pouvoir dimensionner correctement une machine de manutention à ventouses, il est nécessaire de connaître et d’évaluer les caractéristiques de la charge à « prendre ».
C’est pour cette raison que nous vous demandons de bien vouloir remplir le formulaire suivant et de nous le faire parvenir par e-mail ou par fax.
Nous vous conseillerons les ventouses les plus adaptées pour résoudre votre problème.
Un dessin du produit à déplacer ou du produit simplement nous permettrait de vous offrir la meilleure solution.
E-mail : tecnico@vuototecnica.net
Fax : +39 039 5320015

agrandir l'image
haut de la page descendre
Ventouses avec supports correspondants

Ventouses avec supports correspondants

Les ventouses traditionnelles en forme de coupe sont adaptées pour la préhension et la manutention à vide d’objets ayant une surface plane, légèrement convexe ou concave.
Très utilisée, cette série de ventouses a des diamètres compris entre 4 et 9 mm et sont normalement disponibles avec les mélanges standards para naturel N, caoutchouc anti-huile A et silicone S.
Elles peuvent être montées à froid, sans liant, sur un support en laiton nickelé.
Le support, avec sa forme spéciale correspondant parfaitement à celle de la ventouse, est équipé d’une goupille filetée mâle, afin de faciliter sa fixation sur l’automatisme.
Le remplacement des ventouses est extrêmement simple : en effet, comme pièce de rechange, il suffit de demander la ventouse indiquée dans le tableau, dans le mélange souhaité.
Sur demande spécifique et pour des quantités minimum à définir lors de la commande, il est possible de fournir les ventouses avec les mélanges spéciaux listés page 31 et les supports en matériaux différents.
Codes produit: 010410 000801 080410 010510 000802 080510 010610 080610 010707 080707 010810 080810 010907 080907

1.01
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses avec supports correspondants

Ventouses avec supports correspondants

Les ventouses traditionnelles en forme de coupe sont adaptées pour la préhension et la manutention à vide d’objets ayant une surface plane, légèrement convexe ou concave.
Très utilisée, cette série de ventouses a des diamètres compris entre 10 et 45 mm et sont normalement disponibles avec les mélanges standards para naturel N, caoutchouc anti-huile A et silicone S.
Elles peuvent être montées à froid, sans liant, sur un support en laiton nickelé ou en aluminium anodisé.
Le support, avec sa forme spéciale correspondant parfaitement à celle de la ventouse, est équipé d’une goupille filetée mâle, afin de faciliter sa fixation sur l’automatisme.
Le remplacement des ventouses est extrêmement simple : en effet, comme pièce de rechange, il suffit de demander la ventouse indiquée dans le tableau, dans le mélange souhaité.
Sur demande spécifique et pour des quantités minimum à définir lors de la commande, il est possible de fournir les ventouses avec les mélanges listés page 31 et les supports en matériaux différents.
Codes produit: 011010 011210 011510 011810 012010 012210 012515 013015 013515 014015 014515 000803 000805 000820 081010 081210 081510 081810 082010 082210 082515 083015 083515 084015 084515 000804 000814 000821 081025 081225 081525 081825 082025 082225 082525 083025 083525 084025 084525 012510 013010 013510 000808 000860 082510 082511 083010 083011 083510 083511 014510 016010 000822 000844 0008313 0008314 000892 084510 084511 084512 084513 084514 086010 086011 086012 086013 086014

agrandir l'image
haut de la page descendre
Ventouses avec supports correspondants

Ventouses avec supports correspondants

Les ventouses traditionnelles en forme de coupe sont adaptées pour la préhension et la manutention à vide d’objets ayant une surface plane, légèrement convexe ou concave.
Très utilisée, cette série de ventouses a un diamètre de 85 mm et sont normalement disponibles avec les mélanges standards para naturel N, caoutchouc anti-huile A et silicone S.
Elles peuvent être montées à froid, sans liant, sur un support en laiton nickelé ou en aluminium anodisé.
Le support, avec sa forme spéciale correspondant parfaitement à celle de la ventouse, est équipé d’une goupille filetée mâle, afin de faciliter sa fixation sur l’automatisme : de plus, ils ont un trou fileté M8, pour permettre l’insertion éventuelle d’un goujon avec un trou calibré (voir page 1.131), ayant pour fonction de réduire la quantité d’air aspirée.
Le remplacement des ventouses est extrêmement simple : en effet, comme pièce de rechange, il suffit de demander la ventouse indiquée dans le tableau, dans le mélange souhaité.
Sur demande spécifique et pour des quantités minimum à définir lors de la commande, il est possible de fournir les ventouses avec les mélanges listés page 31 et les supports en matériaux différents.
Codes produit: 018510 000828 0008136 000891 088510 088512 088513 000829 000846 088525 088526

agrandir l'image
haut de la page descendre
Ventouses avec support vulcanisé

Ventouses avec support vulcanisé

Solide et en forme de coupe profonde, cette série de ventouses a été réalisée pour déplacer des pièces ou des composants pour carrosserie, moulées en tôle d’acier.
Elles sont produites avec un mélange spécial appelé BENZ, capables de résister aux travaux lourds et au chlore habituellement contenu dans les huiles employées pour le moulage et l’emboutissage des tôles.
Le support est en acier galvanisé et est vulcanisé sur la ventouse ; des réductions sont disponibles, toujours en acier galvanisé, pour permettre de varier la connexion d’aspiration de M10 au filetage gaz. Sur demande et pour des quantités minimum à définir lors de la commande, il est possible de fournir les ventouses dans d’autres mélanges spéciaux, listés page 31.
Codes produit: 083038B 084041B 084041N 086045B 0860451/4B 088050B 0008130 0008131

1.08
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses avec support vulcanisé

Ventouses avec support vulcanisé

Étudiées et réalisées spécialement pour la préhension de tôles moulées ou embouties, ces ventouses sont très utilisées dans le secteur automobile. La lèvre rectifiée dont elles sont équipées leur permet une préhension immédiate de la charge à prélever, même avec une pression d’appui minimum et garantit une tenue parfaite du vide.
Ces ventouses sont produites avec un mélange spécial appelé BENZ, capables de résister au chlore habituellement contenu dans les huiles employées pour le moulage et l’emboutissage des tôles. Le support est en acier galvanisé et est vulcanisé sur la ventouse.
Sur demande et pour des quantités minimum à définir lors de la commande, il est possible de fournir les ventouses en para naturel, en silicone et mélanges spéciaux, listés page 31.
Codes produit: 085040 085040GRB 087540 087540GRB 087540GRN 0810040 0810050 0850401/4B 0875401/4B 08100401/4B 085040M10B 0810050M10B 087540M14B 0810050M14B 008164 008165 008334 085040FB 087540FB 087540FS 0810040FB 0810040FS 0810050FB 0810050FS

1.09
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses avec support vulcanisé

Ventouses avec support vulcanisé

Ces ventouses ressemblent à celles décrites à la page précédente : elles se différencient par la forme arrondie de leur lèvre et l’ailette interne. Ces particularités constructives permettent l’utilisation de ces ventouses dans des conditions particulièrement pénibles.
Le secteur d’utilisation est toujours le même. Elles sont elles aussi réalisées dans le mélange BENZ et le support, en acier galvanisé, est vulcanisé sur la ventouse.
Ces ventouses sont également disponibles sur demande et pour des quantités minimum à définir lors de la commande, dans d’autres mélanges spéciaux, listés page 31.
Codes produit: 085099B 087599B 0810099B 0810099N 0850991/4B 0875991/4B 08100991/4B 085099FB 085099FS 087599FB 087599FS 0810099FB

1.10
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Maxigrip cups - Ventouses rondes plates et à soufflet

Maxigrip cups - Ventouses rondes plates et à soufflet

Nées en alternative aux ventouses les plus utilisées dans le secteur de la robotique automobile, elles sont capables d’offrir d’excellentes solutions aux problématiques de préhension et de manipulation, rencontrées sur les appareils de manutention par dépression, dans tous les secteurs de l’industrie.
Leur forme est ronde et elliptique, aussi bien plates qu’à soufflet, équipées d’un support. La flexibilité extrême de la lèvre de préhension, accompagnée, si possible, de la caractéristique typique des ventouses à soufflet, leur permet de s’adapter à des surfaces planes, creuses et convexes, sans risquer de se déformer ou de casser les objets pris, même les plus minces. Le design innovant du plan d’appui à l’intérieur des ventouses assure un coefficient de frottement élevé avec la surface de préhension et en particulier une prise sans égal sur des tôles très huilées ou des plaques en verre et en marbre mouillées, grâce au drainage facilité de l’huile et de l’eau ; cette caractéristique est synonyme de prise ferme et sûre des ventouses et, par conséquent, de garantie d’un positionnement très précis du chargement à déplacer.
Les ventouses standards de la gamme MAXIGRIP sont réalisées avec notre mélange exclusif BENZ :
- Dureté 60÷75°Sh. ;
- Température de service comprise entre -40 e +170 °C ;
- Anti-tache ;
- Excellente résistance à l’abrasion, à l’eau et aux huiles d’emboutissement contenant du chlore.
Leur support de fixation est vulcanisé dans la ventouse ; une vaste gamme d’accessoires telles que les réductions, les liaisons, les adaptateurs et les joints articulés positionnables permet de les installer sur tout type d’appareil pour la manutention par dépression. Étant donné leur utilisation universelle, ces ventouses peuvent aussi être fournies dans d’autres mélanges listés page 31.
Codes produit: VRP40 VRP50 VRP60 VRP80 VRP100 VRP125 VRS40 VRS50 VRS60 VRS80 VRS100 VRS125

1.11
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre

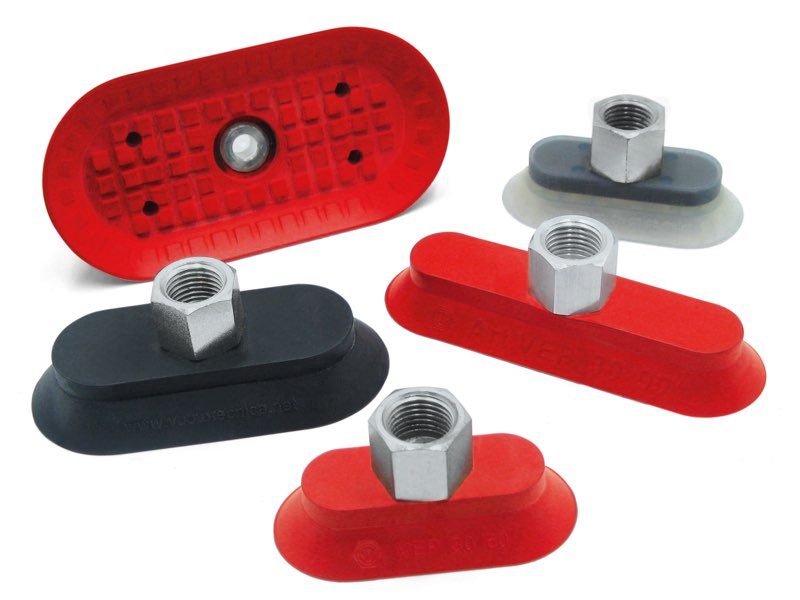

Maxigrip cups - Ventouses elliptiques plates et à soufflet

Maxigrip cups - Ventouses elliptiques plates et à soufflet


Codes produit: VEP3060 VEP3090 VEP4080 VEP50100 VEP60120 VEP70140 VES3060 VES4080 VES50100 VES70140

1.12
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Réductions pour ventouses maxigrip cups

Réductions pour ventouses maxigrip cups

Ces accessoires standards offrent à l’utilisateur différentes options d’assemblage pour les ventouses MAXIGRIP CUPS.
Les réductions en acier galvanisé ont pour fonction de transformer les connexions filetées des supports standards de femelle à mâle ou de gaz à métrique.
Un logement hexagonal, placé à l’intérieur, permet de les visser facilement sur les supports.
Codes produit: 0008215 0008216 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228

1.13
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Accessoires pour ventouses Maxigrip cups

Accessoires pour ventouses Maxigrip cups

Les accessoires illustrés sur cette page sont adaptés pour les ventouses MAXIGRIP CUPS, décrites précédemment.
La réduction MF est adaptée à toutes les ventouses avec attache filetée femelle de 1/8” et de 1/4” gaz, elle a pour fonction d’augmenter la connexion de 1/4” ou 3/8” gaz ou NPT, femelle également, sur demande.
Celles avec filetage gaz sont réalisées en aluminium et celles avec filetage NPT en acier galvanisé. Les adaptateurs AQ, avec bride carrée et attaches filetées mâle et femelle, réalisés en aluminium anodisé, sont adaptés aux systèmes de préhension robotisés et permettent d’installer rapidement des ventouses sur les profils prévus à cet effet employés dans le secteur AUTOMOBILE.
Le joint intégré garantit l’étanchéité parfaite du vide.
Codes produit: 0008207 0008208 0008329 0008328 AQ321/8 AQ321/4 AQ323/8 AQ321/2 AQS321/8 AQS321/4 AQS323/8 AQS321/2 AQ321/4F AQ323/8F

1.14
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rondes plates avec supports correspondants

Ventouses rondes plates avec supports correspondants

Les ventouses illustrées sur cette page ont été conçues pour résoudre la plupart des problèmes de préhension rencontrés dans la manutention des panneaux en bois ou en plastique, plaques en verre ou en marbre mince, feuilles en tôle fine, dalles en céramique ou en argile cuite, etc.
Leur lèvre, légèrement inclinée, basse et solide, a la caractéristique de ne pas glisser sur la surface de la charge pendant la phase de préhension. Les reliefs dont sont équipées ces ventouses à l’intérieur, en plus de réduire le volume d’air à aspirer ont pour fonction de créer un plan d’appui parfait qui empêche la déformation de la surface de préhension et le glissement de la charge soulevée verticalement. Elles peuvent être montées à froid, sans liant, sur un support en aluminium anodisé et bloquées par la bague correspondante.
Le remplacement des ventouses est extrêmement simple : en effet, comme pièce de rechange, il suffit de demander la ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 017624 019024 0111024 0115036 0008108 0008110 0008112 0876241/4 0890241/4 08110241/4 0876243/8 0890243/8 08110243/8 0815036

1.15
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rondes plates avec supports correspondants

Ventouses rondes plates avec supports correspondants

La ventouse illustrée sur cette page a été spécialement conçue pour la préhension des canettes de boissons ; naturellement, elle peut être utilisée également pour la préhension d’objets avec une surface plane, lisse ou légèrement rugueuse.
La forme de sa lèvre permet une préhension solide de la surface de la charge à déplacer, élimine les oscillations et réduit le volume d’air contenu à l’intérieur, tout en permettant une rapidité de préhension et de dégagement majeure. Elle peut être montée à froid, sans liant, sur un support en aluminium anodisé prévu à cet effet, équipé d’un trou central fileté pour permettre sa fixation sur l’automatisme.
Le remplacement des ventouses est extrêmement simple : en effet, comme pièce de rechange, il suffit de demander la ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 015615 000883 085615

1.16
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouse ronde plate avec supports correspondants

Ventouse ronde plate avec supports correspondants

Il s’agit d’une ventouse avec une lèvre particulièrement fine et souple qui lui permet d’adhérer sur des surfaces très rugueuses et qui a un plan d’appui avec des reliefs exclusifs, capable de fournir une remarquable préhension avec la surface de charge à prendre.
Cette ventouse a été spécialement conçue pour la préhension de dalles en céramique avec une surface lisse, rugueuse et antidérapante, mais de par ses caractéristiques elle peut tranquillement être employée également pour la préhension de verres, de marbres et de produits manufacturés en ciment.
Elle peut être montée à froid, sans liant, sur un support en aluminium anodisé prévu à cet effet, équipé d’un trou central fileté pour permettre sa fixation sur l’automatisme.
Le remplacement des ventouses est extrêmement simple : en effet, comme pièce de rechange, il suffit de demander la ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 018020 0008126 0008143 088020 0880201/2

1.17
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rondes plates avec supports correspondants

Ventouses rondes plates avec supports correspondants

Les ventouses plates avec leur forme originale, ont été spécialement conçues pour le déplacement de tôles, de verres, de panneaux en bois, de marbres et de granits usinés et similaires.
La forme de leur lèvre permet une préhension solide de la surface de la charge à déplacer, élimine les oscillations et réduit remarquablement le volume d’air contenu à l’intérieur, tout en permettant une rapidité de préhension et de dégagement majeure. Les reliefs dont sont dotées ces ventouses, en plus d’éviter la flexion de la charge correspondant à la zone de préhension, ont pour but d’augmenter la surface de frottement avec la charge soulevée verticalement, pour empêcher qu’elle ne glisse. Elles sont normalement disponibles dans les trois mélanges standards, mais, sur demande et pour des quantités minimum à définir lors de la commande, il est possible de les fournir dans des mélanges spéciaux listés à la page 31.
Elles peuvent être montées à froid, sans liant, sur un support en aluminium anodisé prévu à cet effet, équipé d’un trou central fileté pour permettre sa fixation sur l’automatisme et, au choix, d’un trou latéral avec filetage gaz pour le raccord d’aspiration.
Le remplacement des ventouses est extrêmement simple : en effet, comme pièce de rechange, il suffit de demander la ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 016515 016516 000832 0008424 000236 000613 086515 0865151/4 086516 086517 018515 018516 000832 0008234 0008424 008233 000236 000613 088515 0885151/2 0885151/4 0885153/4 088516 088517 0111010 000833 000237 000614 0008123 0811010 0811011 0811012 0811013 0115010 000835 0008107 0008119 0008145 000615 0815010 0815012 0815013 0815014 0815016

agrandir l'image
haut de la page descendre

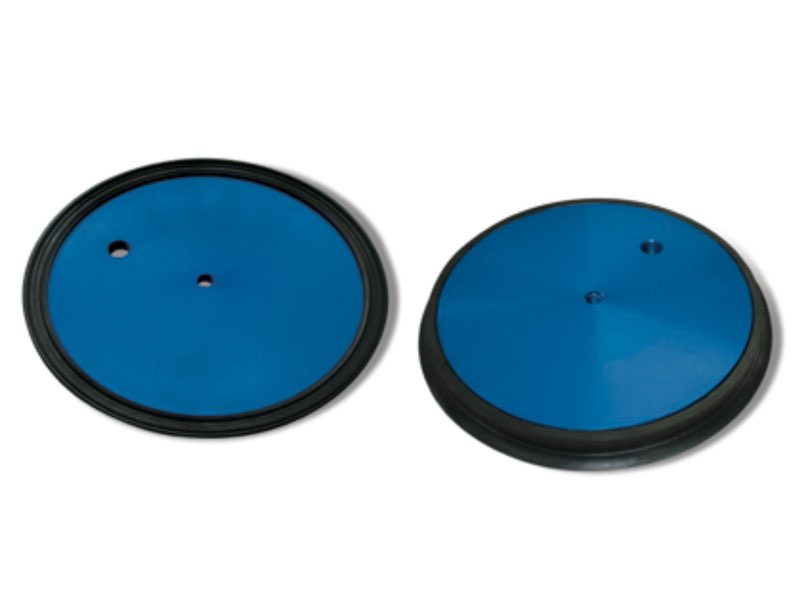

Ventouse ronde plate avec support correspondant

Ventouse ronde plate avec support correspondant


Codes produit: 0122010A 000837 0822010A 0125020 0008115 0825020

agrandir l'image
haut de la page descendre

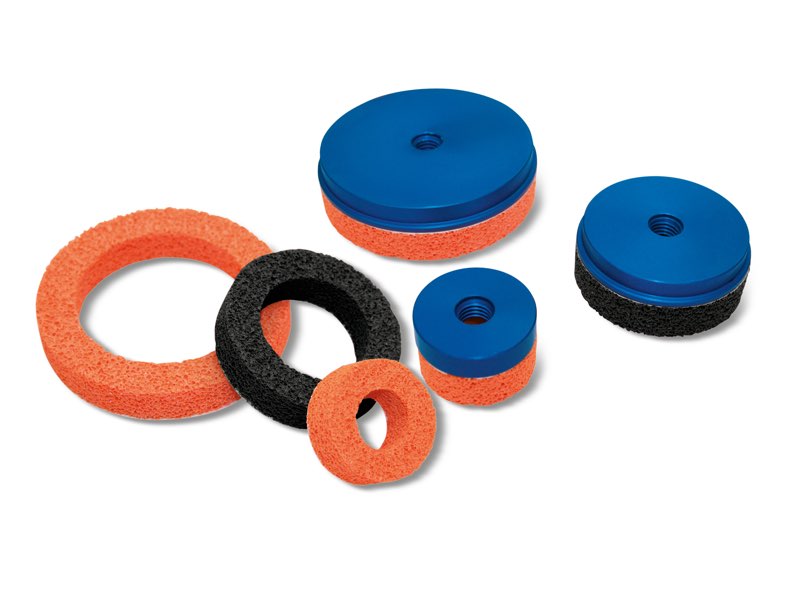

Ventouses rondes plates en caoutchouc mousse avec supports correspondants

Ventouses rondes plates en caoutchouc mousse avec supports correspondants

Les ventouses en caoutchouc mousse sont réalisées avec un mélange spécial appelé «GERANIO» qui a une densité telle qu’elle leur permet la préhension également sur des surfaces irrégulières et très rugueuses et qu’elles gardent leur élasticité également après de nombreux cycles de travail. Pour permettre une fixation rapide aux supports correspondants, les ventouses en caoutchouc mousse ont un côté autoadhésif. Cette série de ventouses a été conçue pour le déplacement de charges avec des surfaces brutes ou très rugueuses (marbres sciés, bouchardés ou flammés, tôles à bords abattus, antidérapantes ou nervurées, plexiglas strié, produits manufacturés en ciment brut, dalles de jardin avec gravillons en surface, etc.) et dans tous ces cas où l’utilisation de ventouses traditionnelles n’est pas possible.
En présence de surfaces de préhension huilées, il est conseillé d’utiliser un caoutchouc mousse néoprène NF. Les valeurs de la température de travail doivent être comprises entre -40 °C et +80 °C pour le caoutchouc mousse GERANIO OF et entre -20 °C et +80 °C pour ceux néoprène NF.
Leurs supports sont réalisés en aluminium anodisé et sont tous équipés d’un trou central fileté pour permettre sa fixation sur l’automatisme ; pour les plus grands, en revanche, un trou fileté latéral est également prévu pour la connexion du vide. Comme pièce de rechange, il suffit de demander la seule ventouse en caoutchouc mousse autoadhésive indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 014215 016415 019215 0008147 0008118 000832 0008424 000833 0008123 084215 0842151/4 086415 0864151/4 089215 0892153/8 0112715 0118015 0122015 0008107 000858 0812715 0818015 0122010OF 0122010NF 000837 0822010OF 0822010NF

agrandir l'image
haut de la page descendre

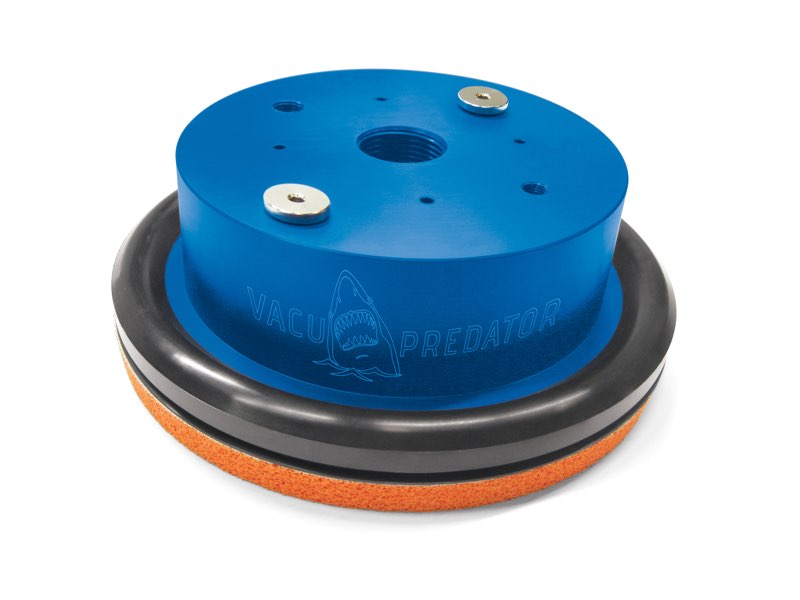

Ventouses Vacupredator pour la préhension de sachets, sacs et contenants souples

Ventouses Vacupredator pour la préhension de sachets, sacs et contenants souples

Les ventouses illustrées sur cette page ont été étudiées pour la préhension de sachets, sacs et contenants souples en papier ou plastique, contenants pour poudres, granulés, produits en vrac ou liquides. Ces nouvelles ventouses ont été conçues et fabriquées pour saisir en toute sécurité les emballages même les plus difficiles et irréguliers.
Réalisées en aluminium anodisé, elles sont dotées d'une plaque à fente à l'intérieur pour permettre au contenant souple de s'adapter parfaitement à la ventouse et d'un joint en caoutchouc mousse spécial qui, en suivant les plis inévitables qui se forment sur le contenant souple en phase de préhension, empêche les fuites de vide sur tout le périmètre.
Elles sont particulièrement conseillées pour la préhension d'emballages flow pack, contenants souples de perfusion, sachets de confiseries ou produits similaires, sachets de granulés de plastique, de ciment, de sucre ou de farine, etc.
Leur force de levage a été calculée en considérant un degré de vide minimum de -75 KPa, la surface totale renfermée à l'intérieur du joint et un coefficient de sécurité 3.
Codes produit: VP12OF VP12SB VP12NF VP22OF VP22SB VP22NF VP0612OF VP0612SB VP0612NF VP0912OF VP0912SB VP0912NF VP0921OF VP0921SB VP0921NF VP1520OF VP1520SB VP1520NF VP2030OF VP2030SB VP2030NF VP3040OF VP3040SB VP3040NF

agrandir l'image
haut de la page descendre
Ventouses rondes plates avec support vulcanisé, pour fixer verre et marbre

Ventouses rondes plates avec support vulcanisé, pour fixer verre et marbre

L’exigence des constructeurs de centres d'usinage pour le travail du verre et du marbre est d’avoir des systèmes toujours plus précis et sûrs et c’est ce qui nous a conduit à créer cette nouvelle série de ventouses. Vulcanisées sur un support en acier, elles ont un trou central pour faire place à la connexion du vide ou à une vanne avec obturateur à sphère et 3-4 trous sur la circonférence interne, pour le logement des vis à tête hexagonale adaptées à leur fixation.
L’extrême flexibilité de la lèvre leur permet de s’adapter facilement aux plaques à tenir, sans risquer de se déformer ou se casser, même pour celles plus fines. La forme particulière du plan d’appui à l’intérieur des ventouses est capable d’assurer un coefficient de frottement élevé avec la surface de préhension et en particulier, grâce au drainage facilité de l’eau, une prise sans égal sur les plaques en verre ou en marbre mouillé, garantissant une préhension ferme et sûre. De plus, elles sont caractérisées par la grande précision de leur épaisseur dont la cote nominale est comprise dans une tolérance de seulement cinq centièmes de millimètres.
Elles sont normalement produites avec du caoutchouc anti-huile A, mais sur demande et pour des quantités minimum à définir lors de la commande, il est possible de les fournir dans d’autres mélanges, listés page 31.
Codes produit: 086511A 088511A 0815011A

1.29
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre

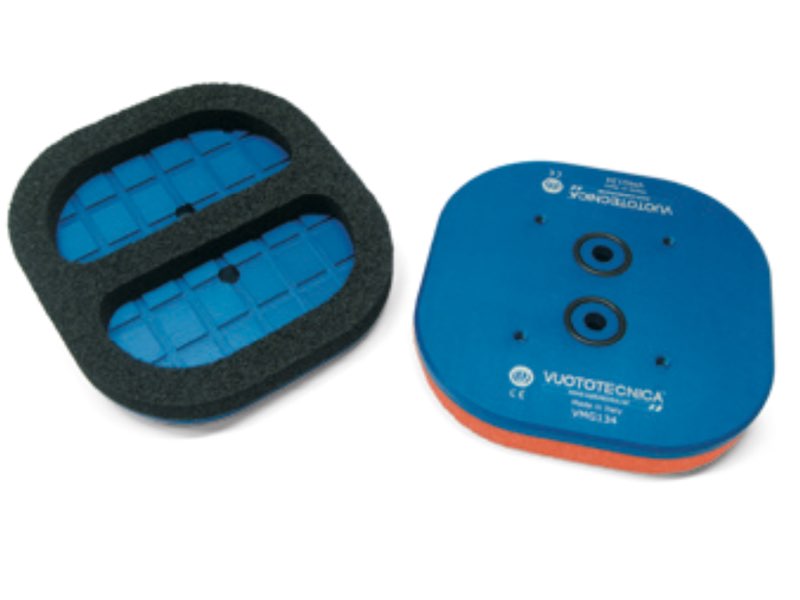

Ventouses rondes plates avec support vulcanisé

Ventouses rondes plates avec support vulcanisé

Cette série de ventouses a été conçue pour le levage et la manutention de grosses charges, aussi bien horizontal que vertical. Vulcanisées sur un support en acier, elles ont un trou fileté central pour la fixation sur l’automatisme et un autre latéral pour la connexion du vide.
Elles sont équipées d’un plan d’appui, sculpté en forme de labyrinthe et réalisé dans le même mélange que la ventouse, qui permet la préhension de verres et de marbres, également dans les plaques fines et fragiles, sans créer de flexions dans la zone de préhension. La forme de la lèvre et le choix des différents mélanges avec lesquelles elles sont produites permettent la préhension sur des surfaces irrégulières et ondulées.
La série 08 .. 40, en plus des caractéristiques décrites ci-dessus, a une lèvre verticale interne qui permet la préhension également sur des surfaces particulièrement rugueuses comme les tôles gaufrées ou nervurées, des marbres et des granits sciés, les tables en bois brut, les préfabriqués en ciment, etc.
Codes produit: 0811015M8 0811015 0815015 0820010 0825010 0830010 0835010 0811040M8 0811040 0815040 0820040 0825040 0830040 0835040

1.30
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouse ronde plate avec support vulcanisé

Ventouse ronde plate avec support vulcanisé

Cette ventouse est conseillée pour la manutention, horizontale et verticale, de charges très élevées. Vulcanisée sur un support en acier, elle a un plan d’appui sculpté en forme de labyrinthe et réalisé dans le même mélange que la ventouse.
Quatre goupilles en acier sont fixées sur le support avec quatre écrous autobloquants, ayant une fonction de guidage et de fixation de la ventouse sur l’automatisme et un manchon fileté pour la connexion du vide.
De plus, la ventouse est équipée de quatre ressorts pour amortir l’impact de celle-ci avec la charge à soulever. Cette ventouse aussi est disponible dans les trois mélanges standards.
Codes produit: 0836010

1.31
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses à couronne circulaire avec supports correspondants

Ventouses à couronne circulaire avec supports correspondants

Nées de l’exigence de devoir prendre des objets avec un trou central, les ventouses à couronne circulaire satisfont pleinement cette demande. Leur lèvre, particulièrement fine, est capable d’adhérer aussi sur des surfaces très rugueuses, comme les meules et les disques abrasifs pour les meuleuses.
Elles sont aussi naturellement indiquées pour la préhension de CD, disques forés, engrenages, poulies et objets similaires. Leurs supports, réalisés en aluminium et anodisés sont équipés d’un trou central fileté pour permettre l’aspiration et la fixation de l’automatisme.
Les ventouses sont montées à froid sur celles-ci, sans liant. Pour garantir une flexibilité maximum, elles sont réalisées en para naturel N, celles pour la préhension des disques abrasifs et en silicone S, celles adaptées pour les CD ; sur demande et pour des quantités minimum, elles peuvent aussi être réalisées dans les autres mélanges listés page 31.
Comme pièce de rechange, il suffit de demander la seule ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 012406S 0008232 082406S 013106S 0008231 083106S 014613N 017314N 019514N 000868 000872 000873 084613N 087314N 089514N

agrandir l'image
haut de la page descendre
Ventouses rectangulaires plates avec supports correspondants

Ventouses rectangulaires plates avec supports correspondants

Cette série de ventouses est particulièrement indiquée pour réaliser des plans de travail pour la fixation de panneaux en bois, marbres, granits, céramiques, verres et similaires. Naturellement, elles peuvent être employées également pour le déplacement de ces matériaux. La forme de leur lèvre, basse et verticale, permet une préhension solide sur la surface de la charge à fixer ou à déplacer, élimine les oscillations et réduit remarquablement le volume d’air contenu à l’intérieur de celle-ci, permettant ainsi une rapidité de préhension et de dégagement majeure.
Elles sont normalement disponibles dans les trois mélanges standards, mais, sur demande et pour des quantités minimum à définir lors de la commande, il est possible de les fournir également dans les mélanges spéciaux listés page 31.
Elles peuvent être montées à froid, sans liant, sur un support en aluminium anodisé, équipé d’un trou central fileté pour faciliter sa fixation sur l’automatisme.
De plus, les supports les plus grands ont deux trous filetés équidistants par rapport au centre pour permettre l’insertion éventuelle des goujons de guidage, anti-rotation. Le remplacement des ventouses est extrêmement simple : en effet, comme pièce de rechange, il suffit de demander la ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 014075 0112090 0115065A 0115075 000831 000834 0008144 000859 084075 0812090 0815065A 0815075 0130080 01300150 0008116 0008117 0830080 08300150

agrandir l'image
haut de la page descendre
Ventouses rectangulaires plates avec supports antidérapant

Ventouses rectangulaires plates avec supports antidérapant

En plus des caractéristiques techniques et mécaniques des ventouses précédemment décrites, le support de celles-ci est recouvert d’un petit tapis en plastique antidérapant, particulièrement adapté pour la fixation du verre et du marbre lisse.
Un filtre en treillis métallique en acier inox intégré dans le trou d’aspiration et un joint o-ring d’étanchéité à la base du support, complètent la particularité de ces ventouses.
Pour les fixer sur le plan de travail, deux ou quatre logements pour les vis TCCE sont prévus selon la grandeur.
Codes produit: 014075 0008184 084075M1 0112090 0115075 0008256 0008257 0812090M1 0815075M1

agrandir l'image
haut de la page descendre

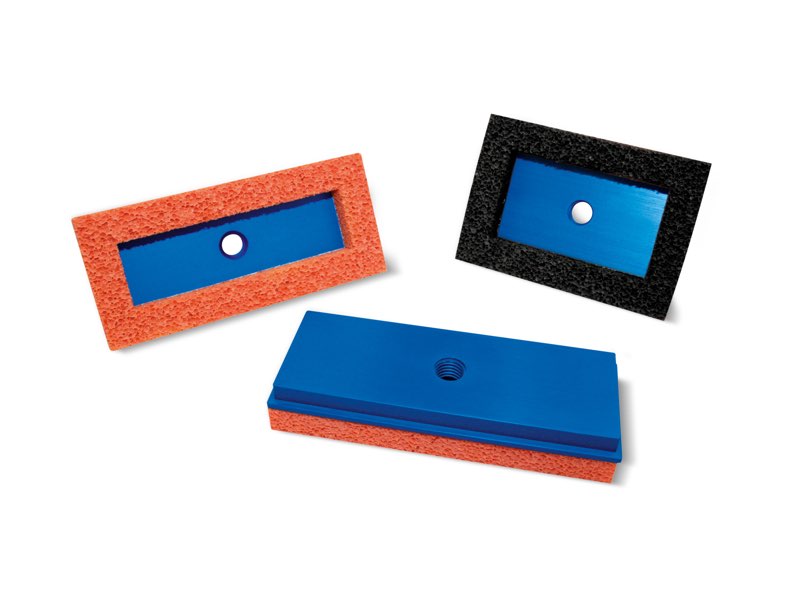

Ventouses rectangulaires plates en caoutchouc mousse avec supports correspondants

Ventouses rectangulaires plates en caoutchouc mousse avec supports correspondants

Les ventouses en caoutchouc mousse sont réalisées avec un mélange spécial appelé «GERANIO», avec la sigle OF, qui a une densité telle qu’elle leur permet la préhension également sur des surfaces irrégulières et très rugueuses et qu’elles gardent leur élasticité également après de nombreux cycles de travail. Pour permettre une fixation rapide aux supports correspondants, les ventouses en caoutchouc mousse ont un côté autoadhésif. Cette série de ventouses a été conçue pour le déplacement de charges avec des surfaces brutes ou très rugueuses (marbres sciés, bouchardés ou flammés, tôles à bords abattus, antidérapantes ou nervurées, plexiglas strié, produits manufacturés en ciment brut, dalles de jardin avec gravillons en surface, etc.) et dans tous ces cas où l’utilisation de ventouses traditionnelles n’est pas possible.
En présence de surfaces de préhension huilées, il est conseillé d’utiliser un caoutchouc mousse néoprène NF. Les valeurs de la température de travail doivent être comprises entre -40 °C et +80 °C pour le caoutchouc mousse ARANCIO OF et entre -20 °C et +80 °C pour ceux néoprène NF. Leurs supports sont réalisés en aluminium anodisé et sont tous équipés d’un trou central fileté pour permettre sa fixation sur l’automatisme ; pour les plus grands, en revanche, deux trous filetés équidistants par rapport au centre pour permettre l’insertion éventuelle des goujons de guidage, anti-rotation.
Comme pièce de rechange, il suffit de demander la seule ventouse en caoutchouc mousse autoadhésive indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 0110775 0113550 0113560 000834 0008144 000859 0810775 0813550 0813560 0129068 01290140 0008116 0008117 0829068 08290140

agrandir l'image
haut de la page descendre
Ventouse rectangulaire plate avec support vulcanisé, pour fixer verre et marbre

Ventouse rectangulaire plate avec support vulcanisé, pour fixer verre et marbre

L’exigence des constructeurs de centres d'usinage pour le travail du verre et du marbre est d’avoir des systèmes toujours plus précis et sûrs et c’est ce qui nous a conduit à créer cette nouvelle série de ventouses.
Vulcanisées sur un support en acier, elles ont un trou central pour faire place à la connexion du vide ou à une vanne avec obturateur à sphère et 2 trous pour le logement des vis à tête hexagonale adaptées à leur fixation.
L’extrême flexibilité de la lèvre leur permet de s’adapter facilement aux plaques à tenir, sans risquer de se déformer ou se casser, même pour celles plus fines. La forme particulière du plan d’appui à l’intérieur des ventouses est capable d’assurer un coefficient de frottement élevé avec la surface de préhension et en particulier, grâce au drainage facilité de l’eau, une prise sans égal sur les plaques en verre ou en marbre mouillé, garantissant une préhension ferme et sûre. De plus, elles sont caractérisées par la grande précision de leur épaisseur dont la cote nominale est comprise dans une tolérance de seulement cinq centièmes de millimètres.
Elles sont normalement produites avec du caoutchouc anti-huile A, mais sur demande et pour des quantités minimum à définir lors de la commande, il est possible de les fournir dans d’autres mélanges, listés page 31.
Codes produit: 085075A

1.41
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses elliptiques plates avec supports correspondants

Ventouses elliptiques plates avec supports correspondants

Ventouses d’une forme elliptique, encastrées dans les plans de travail des machines mouleuses, elles ont la fonction de tenir un côté de la boîte en carton pendant le moulage qui se produit au moyen des ventouses traditionnelles avec préhension sur le côté opposé.
En revanche, montées sur leur support, elles peuvent être utilisées pour déplacer des boîtes, des objets en plastique ou autre, avec des surfaces de préhension limitées.
Leurs supports, réalisés en aluminium anodisé, ont un trou central fileté afin de permettre la fixation sur l’automatisme ; ils sont intégrés par une plaquette en laiton nickelé pour tenir a ventouse dans son logement et par une ou deux vis en acier inox pour la fixation.
Comme pièce de rechange, il suffit de demander la seule ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 011220 000870 081220 011230 011240 011250 000871 000875 000876 000898 000899 0008100 0008102 081230 081240 081250 000897 0008103

agrandir l'image
haut de la page descendre
Ventouses elliptiques, plates et à soufflet avec supports correspondants

Ventouses elliptiques, plates et à soufflet avec supports correspondants

Vuototecnica vous propose une gamme complète de ventouses plates de forme elliptique, utilisées généralement pour la préhension d'étuis et de boîtes en carton, de tablettes en bois, de petites carreaux de céramique ou de briques, de profilés en fer ou en acier inox, de tôles et de tout ce qui présente une surface de préhension longue et étroite.
Au contraire, les ventouses elliptiques à soufflet, même si leur fonction est la même que celle des ventouses plates décrites ci-dessus, ont en plus la faculté de s'adapter au plan de préhension, même quand celui-ci n'est pas parfaitement orthogonal à l'axe de la ventouse et de récupérer des inégalités évidentes des charges à soulever.
Elles sont normalement disponibles dans les trois mélanges standards, mais, sur demande et pour des quantités minimum à définir lors de la commande, il est possible de les fournir dans des mélanges spéciaux listés à la page 31.
Les deux articles peuvent être fournis avec ou sans support de fixation à l'automatisme ; sur demande, on peut fournir des porte-ventouses anti-rotatifs spéciaux sur lesquels les assembler afin d'empêcher leur rotation durant l'utilisation.
Codes produit: VOP0824SR VOP1030SR VOP1236SR VOP1545SR VOP2060SR VOP2575SR VOP2885SR VOP35100SR 0008344 0008346 0008404 0008402 VOP0824 VOP1030 VOP1236 VOP1545 VOP2060 VOP2575 VOP2885 VOP35100 0008343 0008345 0008405 0008403 VOP0824F VOP1030F VOP1236F VOP1545F VOP2060F VOP2575F VOP2885F VOP35100F VOS0825 VOS1545 VOS2575 VOS0825M VOS1545M VOS2575M VOS0825F VOS1545F VOS2575F

agrandir l'image
haut de la page descendre
Ventouses elliptiques avec support vulcanisé

Ventouses elliptiques avec support vulcanisé

Les ventouses illustrées sur cette page ont été conçues pour prendre et séparer les radiographies dans le domaine hospitalier et les films en général, remplis de charges électrostatiques.
Leur forme originale leur permet de prélever une radiographie à la fois, sans déformer ou froisser les surfaces de préhension et sans laisser d’auréole ou d’empreintes, grâce au mélange spécial avec lequel elles sont produites. Les supports, en aluminium, sont vulcanisés sur les ventouses ; l’un a un trou lisse, pour permettre la fixation de la ventouse sur l’automatisme au moyen d’un vis hexagonale, avec un logement prévu à l’intérieur et l’autre a un trou fileté. Une cannelure latérale, prévue sur le support, a pour fonction d’empêcher la rotation de la ventouse.
Ces ventouses sont aussi conseillées pour la préhension et pour l’entraînement de tôles magnétiques, radiographies en matière plastique, feuilles en caoutchouc fin, cartons plastifiés, etc.
Codes produit: 083252A 083299A

1.48
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses creuses avec support vulcanisé

Ventouses creuses avec support vulcanisé

Les ventouses illustrées sur cette page ont été étudiées pour la préhension et la manutention d’objets cylindriques comme les tuyaux, les bouteilles, les profilés ronds, etc.
Le support, vulcanisé sur la ventouse, est en aluminium et est équipé d’un trou central fileté pour faciliter sa fixation sur l’automatisme et d’un autre latéral pour permettre l’éventuelle insertion d’un goujon de guidage, anti-rotation.
Ces ventouses peuvent AUSSI être fournies dans les trois mélanges standards, caoutchouc anti-huile A, para naturel N et silicone S.
Codes produit: 083060 084090 085090

1.49
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Plaques et bandes en caoutchouc mousse OF

Plaques et bandes en caoutchouc mousse OF

Le même caoutchouc mousse utilisé pour réaliser nos ventouses peut être fourni sous forme de plaque ou de bande, dans les dimensions listées dans le tableau.
Pour permettre une fixation rapide et facile sur le support métallique, aussi bien les plaques que les bandes en caoutchouc mousse OF ont un côté autoadhésif.
Avec les plaques et les bandes, les ventouses dans les formes les plus variées peuvent être réalisées et il est possible de déplacer des charges ayant des surfaces brutes ou très rugueuses. Sur demande et pour des quantités minimum à définir lors de la commande, elles peuvent être fournies avec des dimensions et des densités différentes.
Les valeurs des températures de travail du caoutchouc mousse sont comprises entre -40 °C et +80 °C. Résistance optimale à la compression et à la casse, avec allongement jusqu'à 350%. Mauvaise résistance aux huiles, à l'ozone et aux flammes.
N.B. Le caoutchouc mousse OF est obtenu par l’expansion d’un caoutchouc naturel subissant un gonflement au moyen d’un traitement chimique et thermique.
Donc, la porosité superficielle, avec une densité égale, peut varier sans compromettre son efficacité.
Codes produit: LGS10OF LGS15OF LGS20OF LGS25OF LGS30OF LGS40OF LGS45OF SGS1010OF SGS1510OF SGS2010OF SGS2015OF

1.50
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre

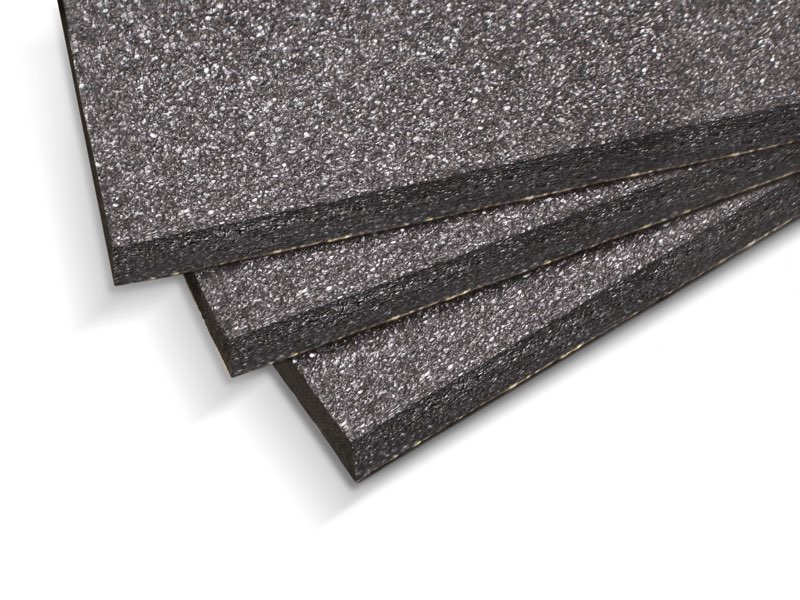

Plaques en caoutchouc mousse extra soft SB

Plaques en caoutchouc mousse extra soft SB

Spécifiquement conçu pour la réalisation des plans de préhension des systèmes OCTOPUS, ce caoutchouc mousse est de couleur noir, à structure cellulaire ouverte, réalisée avec un caoutchouc EPDM.
Pour permettre une fixation rapide et facile sur le support métallique, les plaques de caoutchouc mousse extra soft SB ont un côté autoadhésif.
Elles peuvent être utilisées à des températures comprises entre – 40 °C et + 130 °C. Elles sont très résistantes à la chaleur, aux agents atmosphériques, aux basses températures et au vieillissement.
La densité faible de ce caoutchouc mousse et son extrême souplesse permet aux plans de préhension de s'adapter à tout type de surface.
Codes produit: LGS10SB LGS15SB LGS20SB LGS30SB LGS40SB

1.51
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Plaques en caoutchouc mousse néoprène NF

Plaques en caoutchouc mousse néoprène NF

Ce type de caoutchouc mousse, réalisé en caoutchouc néoprène, est de couleur noir, avec une structure cellulaire fermée, ce qui lui permet d'obtenir une résistance supérieure à la compression, en perdant toutefois en élasticité et en ayant tendance à se déformer au cours du temps.
Pour permettre une fixation rapide et facile sur le support métallique, les plaques de caoutchouc néoprène NF ont un côté autoadhésif. Elles sont très résistantes aux produits pétroliers, à la lumière du soleil, aux agents atmosphériques et à l'ozone. Elles sont déconseillées pour un usage alimentaire.
Ce type de caoutchouc mousse permet de réaliser des ventouses pour la préhension de charges ayant des surfaces brutes ou très rugueuses, qui sont en extérieur, au contact des agents atmosphériques.
Les valeurs des températures de travail du caoutchouc mousse sont comprises entre -40 °C et +100 °C.
Codes produit: LGS10NF LGS15NF LGS20NF LGS30NF LGS40NF

1.51
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses à soufflet avec supports correspondants, pour la prise d'emballages flow pack

Ventouses à soufflet avec supports correspondants, pour la prise d'emballages flow pack

La conformation et flexibilité particulière des ventouses à soufflet illustrées et décrites sur cette page les rend particulièrement adaptées à des installations sur des machines automatiques à forte productivité du secteur de l'emballage, pour la prise et la manipulation d'emballages flow pack.
Les ventouses sont disponibles en mélanges spécifiques à l'usage alimentaire et peuvent être montées à froid sur leurs supports sans l'aide de liants.
Ces ventouses sont également disponibles sur demande et pour des quantités minimum à définir lors de la commande, dans d’autres mélanges spéciaux, listés page 31.
Codes produit: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S

1.52
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses à soufflet avec supports correspondants mâle et femelle

Ventouses à soufflet avec supports correspondants mâle et femelle

Les ventouses à soufflet illustrées sur cette page et sur la suivante ont été spécialement étudiées pour la production de produits alimentaires de boulangerie tels que les biscuits, le pain, les pizzas, les brioches etc., ou, des sachets en papier ou en plastique, contenant des chocolats, bonbons, pâte, farines, poudres, etc.
De par leur grande flexibilité, elles peuvent également être utilisées pour compenser les erreurs de planéité ou pour la préhension sur des surfaces inclinées. Leurs supports, réalisés en aluminium et anodisés sont équipés d’un trou central fileté mâle et femelle pour permettre l’aspiration et la fixation de l’automatisme.
Les ventouses peuvent être montées sur ces derniers, sans liant.
Comme pièce de rechange, il suffit de demander la seule ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 012023 013032 014042 015053 0008133 0008135 0008142 082023 083032 084042 085053 0008295 0008293 0008279 012023 013032 014042 015053 0008132 0008134 0008141 082023F 083032F 084042F 085053F 0008295 0008293 0008279

agrandir l'image
haut de la page descendre
Ventouses à soufflet renforcé avec supports correspondants mâle et femelle

Ventouses à soufflet renforcé avec supports correspondants mâle et femelle

La forme particulière des ventouses à soufflet permet, au contact avec la surface de la charge à prendre et en présence de vide, qu’elle se rétracte rapidement, en soulevant la charge de quelques centimètres, indépendamment des mouvements de l’automatisme ; ce mouvement rapide évite que le chargement se trouvant en-dessous ne reste attaché à celui qui est soulevé.
Grâce à cette caractéristique, les ventouses à soufflet sont conseillées dans tous les cas où il faut séparer et déplacer les feuilles en papier et en carton, les tôles fines, les panneaux en bois et les plaques en verre, etc.
De par leur grande flexibilité, elles peuvent également être utilisées pour compenser les erreurs de planéité ou pour la préhension sur des surfaces inclinées. Leurs supports, réalisés en aluminium et anodisés sont équipés d’un trou central fileté mâle et femelle pour permettre l’aspiration et la fixation de l’automatisme. Les ventouses peuvent être montées sur ces derniers, sans liant.
Comme pièce de rechange, il suffit de demander la seule ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 012219 013426 014328 015335 0008133 0008135 0008142 0008132 0008134 0008141 082219 083426 084328 085335 082219F 083426F 084328F 085335F

agrandir l'image
haut de la page descendre
Ventouses à soufflet renforcé avec supports correspondants

Ventouses à soufflet renforcé avec supports correspondants

Les ventouses illustrées sur cette page ont les mêmes caractéristiques que les ventouses à soufflet décrites sur les pages précédentes ; elles se distinguent par leurs dimensions majeures, qui leur permettent de soulever des charges nettement supérieures et par leur support qui, au lieu d’être à goujon, est à disque, toujours en aluminium anodisé, avec un trou central fileté pour permettre leur fixation sur l’automatisme et, pour les plus grandes, d’un trou latéral, pour la connexion du vide. Les ventouses peuvent être montées à froid sur leur support, sans liant.
Comme pièce de rechange, il suffit de demander la seule ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 017542 0008126 0008143 087542 0875421/2 0111058 0115074 0008162 0008163 0811058 0815074

agrandir l'image
haut de la page descendre
Ventouses à soufflet pour verre avec supports correspondants

Ventouses à soufflet pour verre avec supports correspondants

Cette série de ventouses a été conçue et réalisée pour la préhension de plaques en verre emmagasinées verticalement. En appuyant la ventouse sur la surface du verre et en ouvrant le vide, la plaque sera attirée vers celle-ci et se positionnera en orthogonale sur le sol et tout en adhérant parfaitement sur son plan interne ; après quoi, il sera possible de la déplacer dans toutes les directions, avec une sécurité maximale.
Le support est en aluminium avec le trou central fileté pour permettre leur fixation sur l’automatisme et le raccordement au vide. Les ventouses peuvent être montées à froid sur leur support, sans liant.
Codes produit: 0115055 0121060 0008280 0008281 0008286 0008287 0815055 0821060 0815056 0821061

1.59
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre

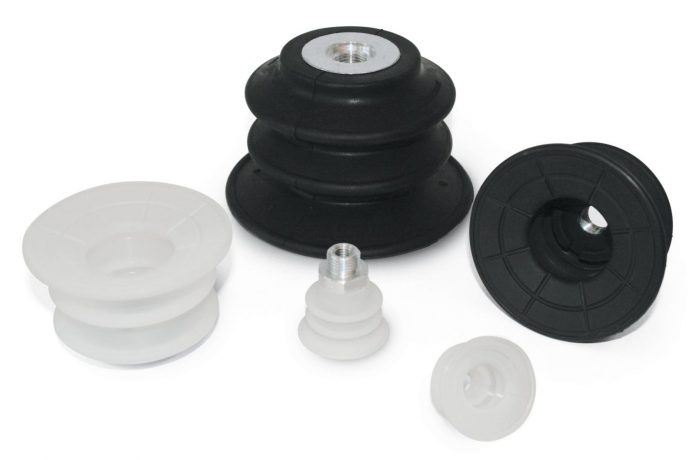

Ventouses à deux soufflets pour emballages lourds

Ventouses à deux soufflets pour emballages lourds

Ces ventouses ont été spécialement conçues pour la préhension et la manutention de boîtes et d'emballages en carton en général, particulièrement lourds.
Leur lèvre est épaisse et solide pour absorber les déchirures et les accélérations brusques, typiques des mouvements robotisés ; le double soufflet permet une meilleure adaptation au plan de préhension, même quand celui-ci n'est pas parfaitement orthogonal à l'axe de la ventouse et de récupérer des inégalités évidentes des charges à soulever.
Les support de la ventouse, en aluminium anodisé, sont équipés d’un trou central fileté mâle ou femelle pour permettre l’aspiration et la fixation de l’automatisme. Les ventouses peuvent être montées sur ces derniers, sans liant.
Comme pièce de rechange, il suffit de demander la seule ventouse indiquée dans le tableau, dans le mélange souhaité.
Codes produit: 013527 015240 0008394 0008395 0008366 0008364 0835271/8 0852401/8 083527 085240 013527 015240 0008396 0008397 0008392 0008393 0835271/8F 0852401/8F 083527F 085240F 087543SR 0811073SR 0008373 0008372 0008376 0008375 087543M 0875433/8M 0811073M 08110731/2M 087543SR 0811073SR 0008374 0008377 0875433/8 08110731/2

agrandir l'image
haut de la page descendre
Ventouses à un soufflet avec support vulcanisé

Ventouses à un soufflet avec support vulcanisé

Les ventouses décrites sur cette page, contrairement à celles décrites précédemment, sont vulcanisées sur un support en aluminium hexagonal, avec attache mâle ou femelle, où un trou fileté M8 est prévu pour l’insertion éventuelle d’un grain avec un trou calibré (voir page 1.131).
La principale caractéristique des ventouses à soufflet est qu’elles se rétractent rapidement lors de la préhension, en soulevant de cette façon de quelques centimètres la charge à prélever, indépendamment des mouvements de l’automatisme ; ce mouvement rapide évite au chargement se trouvant en-dessous de rester attaché à celui soulevé.
Grâce à cette caractéristique, elles sont particulièrement indiquées pour séparer et prélever des feuilles de tôles fines, plaques en verre, panneaux de particules de bois ou pressé, matières plastiques, etc.
De par leur grande flexibilité, elles peuvent également être utilisées pour compenser les erreurs de planéité ou pour la préhension sur des surfaces inclinées.
Ces ventouses sont disponibles dans les mélanges standards et, pour des quantités minimum à définir lors de la commande, peuvent être fournies également dans des mélanges spéciaux, listés page 31.
Codes produit: 084030 085030 086030 088530 084030M 085030M 086030M 088530M

1.64
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses avec deux soufflets avec support vulcanisé

Ventouses avec deux soufflets avec support vulcanisé

Il s’agit des mêmes ventouses décrites aux pages précédentes, mais avec un soufflet supplémentaire.
Les caractéristiquestechniques et la disponibilitésont les mêmes.
Codes produit: 084060 085050 086050 086050M12 088550 088550M12 084060M 085050M 086050M 088550M

1.65
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses à soufflet avec support vulcanisé

Ventouses à soufflet avec support vulcanisé

La principale caractéristique des ventouses à soufflet est qu’elles se rétractent rapidement lors de la préhension, en soulevant de cette façon de quelques centimètres la charge à prélever, indépendamment par les mouvements de l’automatisme ; ce mouvement rapide évite que le chargement se trouvant en-dessous de rester attaché à celui soulevé.
Grâce à cette caractéristique, elles sont particulièrement indiquées pour séparer et prélever des feuilles de tôles fines, plaques en verre, panneaux de particules de bois ou pressé, matières plastiques, etc.
De par leur grande flexibilité, elles peuvent également être utilisées pour compenser les erreurs de planéité ou pour la préhension sur des surfaces inclinées. Ces ventouses à soufflet sont vulcanisées sur un support en acier galvanisé ou en aluminium, avec un trou central fileté pour la fixation sur l’automatisme et un autre latéral pour la connexion ou la détection du degré de vide.
Cette série de ventouses est aussi disponible dans les trois mélanges standards.
Codes produit: 0811030 0815030 0818030 0825030

1.66
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses particulières pour le secteur pharmaceutique

Ventouses particulières pour le secteur pharmaceutique

Ces ventouses ont été étudiées et réalisées pour le secteur pharmaceutique.
Elles sont utilisées pour le déplacement des seringues qui sont remplies de liquide et bouchées pendant leur translation ; en utilisant les passages internes des supports particuliers (non fournis) sur lesquels elles sont posées.
À cause de leur utilisation spécifique, elles sont produites uniquement en mélange de silicone, aux duretés différentes, selon la norme FDA.
Codes produit: 011320S70SHFDA 011320SFDA 011420S70SHFDA 011720SFDA 011821S70SHFDA 012220S70SHFDA 012220SFDA 012720S70SHFDA 012720SFDA

1.66.1
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses particulières avec supports correpondants

Ventouses particulières avec supports correpondants

Les ventouses illustrées sur cette page et sur les suivantes ont été conçues et réalisées pour résoudre les nombreux problèmes de préhension et de manipulation qui nous ont été soumis au cours de plus de trente années d’activité ; elles se distinguent de toutes les autres ventouses par leurs formes variées.
Elles sont adaptées pour la préhension de CD, étiquettes, sachets, chocolats, biscuits, feuilles en papier et en plastique, statuettes, pralinés, cartons, plaques, minuteries métalliques, objets en plastiques, etc.
Leurs supports, réalisés en laiton nickelé ou en aluminium anodisé, sont équipés d’un goujon central, fileté mâle ou femelle, pour permettre l’aspiration et la fixation sur l’automatisme. Les ventouses peuvent être montées manuellement sur ces derniers d’une simple pression et sans liant. Ces ventouses sont disponibles dans les mélanges standards et, pour des quantités minimum à définir lors de la commande, peuvent être fournies également dans des mélanges spéciaux, listés page 31.
Codes produit: 010713 010807 011108 011409 011410 011415 011432 011504 011515 011626 011712 011812 011931 012004 012006S 012008 012011S 012012 012014N 012015 012024 012206 012224 012245 012299 012508 012512 012514N 082522 082527 012528 012610 012724 013024 013024L 013112 013230 013236 013512 014014 014018 014025 014070 014430 014818 015020 015418 016528 080713 080807 081108 081409 081409F 081410 081410F 081415 081415F 081432 081432F 081504 081515 081626 081712 081713 081812 081812F 081931 082004 082006 082008 082011 082012 082012F 082014 082014F 082015 082015F 082024 082024F 082206 082224 082245 082229 082508 082512 012514 082514 082528 082528F 082610 082724 083024 083024L 083112 083230 083236 083512 084014 084018 084024 084070 084430 084818 085020 085418 086528

agrandir l'image
haut de la page descendre
Ventouses particulières à soufflet avec supports correpondants

Ventouses particulières à soufflet avec supports correpondants

Les ventouses à soufflet ont la caractéristique de se rétracter au contact avec la surface à prendre et en présence de vide en créant un rapide mouvement de levage, indépendamment des mouvements de l’automatisme : ce mouvement rapide évite que les feuilles et la charge se trouvant en-dessous ne reste attachés à la charge soulevée. Grâce à leur grande flexibilité, elles peuvent aussi être utilisées pour compenser les erreurs de planéité ou pour la préhension sur des surfaces inclinées.
Les ventouses illustrées su cette page ou sur les pages suivantes sont le résultat de nombreuses solutions proposées par nos clients pour résoudre leurs problèmes ; en effet, elles ont été étudiées pour la préhension de biscuits, personnages, tôles, étiquettes, minuteries métalliques et en plastique, de cartons, de sachets en papier et en plastique, produits friables, œufs en chocolat et de poule, stratifié plastique, etc.
Leurs supports, réalisés en laiton nickelé ou en aluminium anodisé, sont équipés d’un goujon central, fileté mâle ou femelle, pour permettre l’aspiration et la fixation sur l’automatisme.
Les ventouses peuvent être montées sur ces derniers d’une simple pression et sans liant. Ces ventouses sont disponibles dans les mélanges standards et, pour des quantités minimum à définir lors de la commande, peuvent être fournies également dans des mélanges spéciaux, listés page 31.
Codes produit: 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 013350 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015250 085250 015630 085630 017530 087530 017531 087531 015060A 018060A

agrandir l'image
haut de la page descendre
Supports pour ventouses

Supports pour ventouses

Leurs supports et accessoires sur cette page et les suivantes sont les mêmes décrits sur les pages précédentes à coté de leurs ventouses; sur ces page, le client peut trouver en complément la liste des ventouses avec le support adapté à chacune.
Dotés d’une forme particulière permettant d’adhérer parfaitement à l’intérieur des ventouses, elles sont équipées d’un axe fileté mâle ou femelle, pour permettre l’aspiration et la fixation sur l’automatisme.
Les ventouses peuvent être montées sur elles-mêmes manuellement d’une simple pression et sans liant.
Elles sont produites en laiton nickelé, aluminium anodisé et, sur demande, avec des matériaux spéciaux.
Codes produit: 000801 000802 000803 000804 000805 000806 000807 000808 000809 000810 000814 000815 000818 000819 000820 000821 000822 000824 000826 000828 000829 000831 000832 0008424 000833 000834 000835 000844 000846 000850 000858 000859 000860 000861 000862 000864 000865 000866 000867 000868 000870 000871 000872 000873 000875 000876 000881 000882 000883 000891 0008892 0008101 0008107 0008109 0008111 0008112 0008113 0008108 0008115 0008116 0008117 0008118 0008119 0008123 0008126 0008127 0008132 0008133 0008134 0008135 0008136 0008141 0008142 0008143 0008144 0008145 0008146 0008147 0008148 0008155 0008162 0008163 0008172 0008173 0008184 0008231 0008232 0008233 0008234 0008236 0008237 0008238 0008239 0008240 0008241 0008242 0008243 0008244 0008245 0008246 0008247 0008248 0008249 0008250 0008256 0008257 0008280 0008281 0008286 0008287 0008343 00082345 0008405 0008403 0008344 0008346 0008404 0008402 0008373 0008372 0008376 0008375 0008374 0008377 0008394 0008395 0008366 0008364 0008396 0008397 0008392 0008393

agrandir l'image
haut de la page descendre

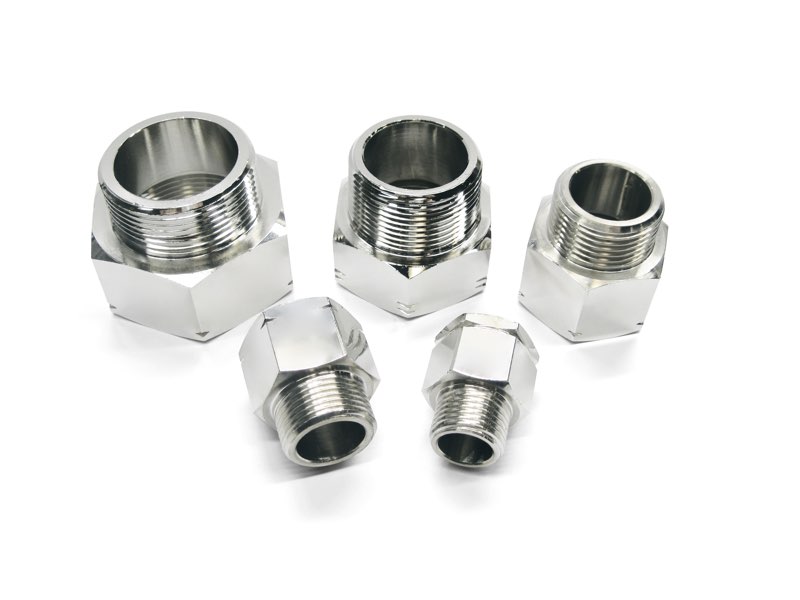

Adaptateurs gaz - NPT

Adaptateurs gaz - NPT

Les adaptateurs sont des accessoires pratiques permettant d’utiliser des raccords avec filetage NPT sur les composants pour le vide, tels que les supports pour ventouses, les vannes et électrovannes, les filtres, etc. ayant des filetages gaz.
Codes produit: 0008259 0008260 0008261 0008262 0008263 0008264 0008265 0008266 0008267 0008268 0008269 0008270 0008271 0008272 0008273 0008274 0008275 0008276

1.130
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Grains filetés avec trou calibré

Grains filetés avec trou calibré

Les grains filetés avec un trou calibré ont pour fonction de réduire la section d’aspiration des ventouses en réduisant ainsi les pertes de vide en cas de manque de prise de la ventouse.
Ils sont réalisés en laiton et peuvent être insérés dans tous les supports des ventouses prévus pour cette application.
Codes produit: 0008122 0008121 0008120 0008164 0008165 0008176 0008334

1.131
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Réductions

Réductions

Ces accessoires standards offrent à l’utilisateur différentes options d’assemblage pour les ventouses.
Les réductions, en acier galvanisé ou en laiton, vissées sur les connexions des supports standards des ventouses, peuvent changer le filetage de gaz à métrique ou inversement, de mâle à femelle ou inversement, en plus d'augmenter ou de diminuer la grandeur de leur diamètre fileté.
Codes produit: 0008130 0008131 0008230 0008254 0008255 0008258 0008129 0008296 0008297 000854 0008251 0008252 0008215 0008216 0008217 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228

agrandir l'image
haut de la page descendre
Ventouses  autobloquantes avec déblocage par traction

Ventouses autobloquantes avec déblocage par traction

Leur utilisation ne nécessite pas de connexion avec une source de vide étant donné que c’est l’objet même qui, appuyé sur lui-même, fait évacuer l’air contenu à l’intérieur ; une vanne anti-retour intégrée empêche qu’il rentre à nouveau, en les gardant ainsi sous vide.
Pour débloquer la pièce retenue, il suffit de la soulever de quelques millimètres ; elle s’ouvre de façon à ce que la vanne anti-retour qui, en introduisant l’air dans la ventouse, rétablit la pression atmosphérique à l’intérieur et, donc, le relâchement de la pièce.
Ne pouvant pas récupérer les pertes éventuelles, il est conseillé de ne l’utiliser que pour retenir les objets avec des surfaces lisses et imperméables comme les verres, les tôles polies, marbres polis et similaires. Elles sont particulièrement indiquées pour des chariots porte-verres, pour alimenter les systèmes robotisés.
Elles sont réalisées en laiton nickelé et avec le canon de guidage en acier ; sur demande, elles peuvent être disponibles dans la version anti-rotation.
Codes produit: 085040 087540 0810040 0810050 175040 177540 1710040 1710050 086010 088510 176010 178510

agrandir l'image
haut de la page descendre
Ventouses encastrables avec obturateur à sphère

Ventouses encastrables avec obturateur à sphère

Ces ventouses ont la caractéristique d’ouvrir l’aspiration et donc de créer le vide uniquement lorsque la charge à retenir actionne la sphère d’étanchéité de l’obturateur.
La surface de préhension, dans cette version, est délimitée par un joint O-ring en silicone qui garantit également son étanchéité.
Conçues spécialement pour la réalisation de plans de travail par dépression, ces ventouses encastrables sont entièrement construites en aluminium anodisé.
Codes produit: 050110 050210 050310 050410 016515 056515 018515 0111010 0115010 058515 0511010 0515010

agrandir l'image
haut de la page descendre
Ventouses encastrables spéciales, avec obturateur à sphère

Ventouses encastrables spéciales, avec obturateur à sphère

Ces ventouses ont la caractéristique d’ouvrir l’aspiration et donc de créer le vide uniquement lorsque la charge à retenir actionne la sphère d’étanchéité de l’obturateur.
Conçues spécialement pour les plans de travail par dépression des machines pour l’usinage du bois, elles se différencient de celles précédemment décrites pour la précision de leur support cylindre, qui est rectifié, et pour le bloc tableau de fermeture dont elles sont dotées, qui a la double fonction d’éviter que la ventouse ne tourne et de permettre la connexion à l’aspiration.
Les ventouses, montées à froid, sont celles plates listées dans le tableau, dans les différents mélanges.
Le support de ces ventouses est réalisé en aluminium anodisé, tandis que le bloc de fermeture est en laiton.
Codes produit: 016515 056515M 056565 018515 0111010 058515M 0511010M 018515 0111010 058565 0511065

agrandir l'image
haut de la page descendre
Supports avec goupille de butée excamotable

Supports avec goupille de butée excamotable

Les supports avec butée ont été conçus pour permettre le centrage rapide de la charge à fixer avec les ventouses sur le plan de la machine.
La butée, liée à un piston, est actionnée par le vide en phase d’escamotage et de permanence dans son logement et par un ressort en acier inox pour son extraction.
La fixation de ces supports sur le plan de travail est mécanique. La butée est réalisée en matière plastique, tandis que le support est en aluminium anodisé. De série, elles sont équipées d’un raccord rapide pour la connexion au vide.
Codes produit: 230110 230115 230210 230510

1.142
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre

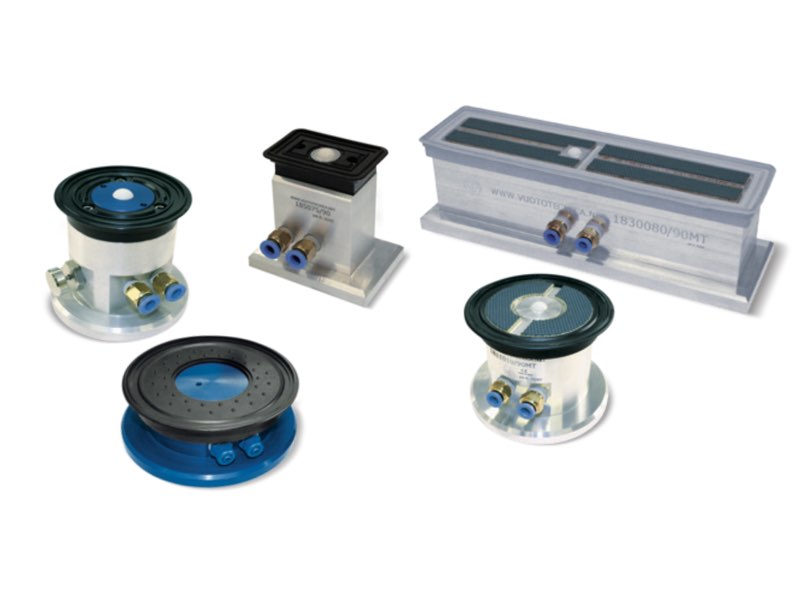

Ventouses rondes avec support autobloquant

Ventouses rondes avec support autobloquant

Ces ventouses sont de vrais systèmes de fixation mobiles. Elles sont constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate ronde de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
Codes produit: 018515 0111010 0115010 168515 1611010 1615010

1.143
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rectangulaires avec support autobloquant

Ventouses rectangulaires avec support autobloquant

Ces ventouses sont de vrais systèmes de fixation mobiles. Elles sont constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate rectangulaire de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
Codes produit: 014075 0112090 0115075 164075 1612090 1615075

1.144
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rondes avec obturateur à sphère et support autobloquant

Ventouses rondes avec obturateur à sphère et support autobloquant

Ces ventouses sont de vrais systèmes de fixation mobiles. Elles sont constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate ronde de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
Codes produit: 018515 0111010 0115010 188515 1811010 1815010

1.145
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rectangulaires avec obturateur à sphère et support autobloquant

Ventouses rectangulaires avec obturateur à sphère et support autobloquant

Ces ventouses sont de vrais systèmes de fixation mobiles. Elles sont constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate rectangulaire de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
Codes produit: 014075 0112090 0115075 184075 1812090 1815075

1.146
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rondes avec obturateur à sphère et support autobloquant

Ventouses rondes avec obturateur à sphère et support autobloquant

Ces ventouses sont de vrais systèmes de fixation mobiles. Elles sont constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate ronde de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Deux raccords rapides pour la connexion au vide.
Les ventouses ont le plan de préhension recouvert d’un tapis en plastique spécial antidérapant, particulièrement indiqué pour la fixation du verre et du marbre lisse.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
N.B. Avec le code 28 au lieu du 18, elles sont disponibles avec le support adapté pour la fixation mécanique.
Codes produit: 018515M 0111010M 0115010M 0125020 188515/90MT 1811010/90MT 1815010/90MT 1825020/90MT 288515/90MT 2811010/90MT 2815010/90MT 2825020/90MT

1.147
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rectangulaires avec obturateur à sphère et support autobloquant

Ventouses rectangulaires avec obturateur à sphère et support autobloquant

Ces ventouses sont de vrais systèmes de fixation mobiles. Elles sont constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate rectangulaire de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Deux raccords rapides pour la connexion au vide.
Les ventouses ont le plan de préhension recouvert d’un tapis en plastique spécial antidérapant, particulièrement indiqué pour la fixation du verre et du marbre lisse.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
N.B. Avec le code 28 au lieu du 18, elles sont disponibles avec le support adapté pour la fixation mécanique.
Codes produit: 014075 0112090 0115075 0130080 01300150 184075/90MT 1812090/90MT 1815075/90MT 1830080/90MT 18300150/90MT 284075/90MT 2812090/90MT 2815075/90MT 2830080/90MT 28300150/90MT

1.148
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rondes avec obturateur à sphère et support autobloquant haut

Ventouses rondes avec obturateur à sphère et support autobloquant haut

Ces ventouses sont aussi de vrais systèmes de fixation mobiles ; elles se distinguent des précédentes décrites grâce à leur hauteur exceptionnelle. Elles sont constituées de :
- Un support haut et robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate ronde de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Deux raccords rapides pour la connexion au vide.
Les ventouses ont le plan de préhension recouvert d’un tapis en plastique spécial antidérapant, particulièrement indiqué pour la fixation du verre et du marbre lisse.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
N.B. Avec le code 28 au lieu du 18, elles sont disponibles avec le support adapté pour la fixation mécanique.
Codes produit: 0111010M 0115010M 0125020 1811010/160MT 1815010/160MT 1825020/160MT 2811010/160MT 2815010/160MT 2825020/160MT

1.149
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rctangulaires avec obturateur à sphère et support autobloquant haut

Ventouses rctangulaires avec obturateur à sphère et support autobloquant haut

Ces ventouses sont aussi de vrais systèmes de fixation mobiles ; elles se distinguent des précédentes décrites grâce à leur hauteur exceptionnelle. Elles sont constituées de :
- Un support haut et robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate rectangulaire de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Deux raccords rapides pour la connexion au vide.
Les ventouses ont le plan de préhension recouvert d’un tapis en plastique spécial antidérapant, particulièrement indiqué pour la fixation du verre et du marbre lisse.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
N.B. Avec le code 28 au lieu du 18, elles sont disponibles avec le support adapté pour la fixation mécanique.
Codes produit: 0112090 0115075 0130080 01300150 1812090/160MT 1815075/160MT 1830080/160MT 18300150/160MT 2812090/160MT 2815075/160MT 2830080/160MT 28300150/160MT

1.150
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rondes avec obturateur à sphère et support autobloquant, pour verre

Ventouses rondes avec obturateur à sphère et support autobloquant, pour verre

Le besoin des constructeurs de machines pour l’usinage du verre d’avoir des systèmes de fixation toujours plus précis et sûrs nous a conduit à concevoir et à réaliser cette nouvelle série de ventouses.
En plus de la sécurité de la préhension garantie par la forme particulière de la ventouse spécialement étudiée, elle est caractérisée par une grande précision en hauteur, dont la cote nominale est comprise dans une tolérance de seulement cinq centièmes de millimètres.
Elles sont elles aussi constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate ronde, vulcanisée sur son support métallique et fixée avec des vis sur la partie supérieure du support pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement du verre peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Codes produit: 086511A 186511/90A

1.151
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rectangulaires avec obturateur à sphère et support autobloquant, pour verre

Ventouses rectangulaires avec obturateur à sphère et support autobloquant, pour verre

Le besoin des constructeurs de machines pour l’usinage du verre d’avoir des systèmes de fixation toujours plus précis et sûrs nous a conduit à concevoir et à réaliser cette nouvelle série de ventouses.
En plus de la sécurité de la préhension garantie par la forme particulière de la ventouse spécialement étudiée, elle est caractérisée par une grande précision en hauteur, dont la cote nominale est comprise dans une tolérance de seulement cinq centièmes de millimètres.
Elles sont elles aussi constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate rectangulaire, vulcanisée sur son support métallique et fixée avec des vis sur la partie supérieure du support pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement du verre peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Codes produit: 085075A 185075/90A

1.152
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rondes avec obturateur à sphère, support autobloquant et bouton de déverrrouillage, pour verre

Ventouses rondes avec obturateur à sphère, support autobloquant et bouton de déverrrouillage, pour verre

Le besoin des constructeurs de machines pour l’usinage du verre d’avoir des systèmes de fixation toujours plus précis et sûrs nous a conduit à concevoir et à réaliser cette nouvelle série de ventouses.
En plus de la sécurité de la préhension garantie par la forme particulière de la ventouse spécialement étudiée, elle est caractérisée par une grande précision en hauteur, dont la cote nominale est comprise dans une tolérance de seulement cinq centièmes de millimètres.
Elles sont elles aussi constituées de:
- Un support robuste en aluminium avec une vaste surface à la base, délimitée par un joint qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate ronde, vulcanisée sur son support métallique et fixée avec des vis sur la partie supérieure du support pour la préhension de la charge à retenir.
- Un obturateur à sphère qui a la caractéristique de s’ouvrier et donc de créer le vide à l’intérieur de la ventouse, uniquement lorsque le chargement à retenir l’actionne.
- Un bouton de déblocage permettant de positionner le support même lorsque le vide est introduit.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support par rapport au plan d’appui et pour la préhension et le relâchement du verre peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Codes produit: 088511A 218511/90A 0815011A 2115011/90A

agrandir l'image
haut de la page descendre
Ventouses rondes avec obturateur à sphère, support autobloquant et bouton de déverrouillage

Ventouses rondes avec obturateur à sphère, support autobloquant et bouton de déverrouillage

Ces ventouses sont de vrais systèmes de fixation mobiles. Elles sont constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate ronde de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Un bouton de déblocage permettant de positionner le support même lorsque le vide est introduit.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
Codes produit: 0111010M 0115010M 2111010 2115010

1.155
Fichiers CAO sur TraceParts
agrandir l'image
haut de la page descendre
Ventouses rectangulaires avec obturateur à sphère, support autobloquant et bouton de déverrouillage

Ventouses rectangulaires avec obturateur à sphère, support autobloquant et bouton de déverrouillage

Ces ventouses sont de vrais systèmes de fixation mobiles. Elles sont constituées de :
- Un support robuste en aluminium anodisé avec une vaste surface à la base, délimitée par un joint, qui a pour but de le fixer sur le plan d’appui.
- Une ventouse plate rectangulaire de série, montée à froid sur la partie supérieure du support, pour la préhension de la charge à retenir.
- Un obturateur à sphère, qui a la caractéristique de s’ouvrir et donc de créer le vide à l’intérieur de la ventouse uniquement lorsque la charge à retenir l’actionne.
- Un bouton de déblocage permettant de positionner le support même lorsque le vide est introduit.
- Deux raccords rapides pour la connexion au vide.
L’interception du vide pour la préhension et le détachement du support du plan d’appui et pour la préhension et le relâchement de la charge peut se faire avec des vannes ou des électrovannes à vide à trois voies.
Toutes les ventouses avec support autobloquant de celle-ci et des autres séries, avec le plan de préhension à la même hauteur, peuvent être employées en même temps, même si le type ou les dimensions sont différents.
Codes produit: 014075 214075PL 214075/84PL 214075PP 214075/84PP 0112090 0115075 2112090 2115075 2115075/84

agrandir l'image
haut de la page descendre
Ventouses basées sur le théorème de Bernoulli

Ventouses basées sur le théorème de Bernoulli

Sur la base du théorème de Bernoulli, il est possible d’interpréter des phénomènes tels que la suspension d’une aile d’avion ou d’un léger disque placé devant l’extrémité d’un tuyau d’où l’air afflue rapidement.
Ce dernier phénomène, apparemment paradoxal, est exploité dans la fabrication des systèmes de préhension par dépression (ventouses), pour la manipulation, sans aucun contact, d’objets très fragiles tels que les plaquettes des conducteurs, les disques en silicium, les cellules solaires, les feuilles de métaux précieux, les pellicules et autres doivent être délicatement déplacés.
Les ventouses que nous avons produites, basées sur le principe de Bernoulli, sont réalisées en aluminium anodisé, avec le disque central en acier inox.
Les espaceurs en silicone antistatique, placés sur le plan de préhension des ventouses, ont pour fonction d’empêcher les mouvements transversaux de l’objet pris.
Les connexions pour l’air comprimé d’alimentation peuvent être axiales et radiales et le raccord rapide pour le tuyau flexible, est compris dans l’emballage. Les orifices non utilisés sont fermés avec des bouchons filetés en laiton.
Pour les fixer sur l’automatisme, 3 ou 4 trous filetés sont prévus sur la partie supérieure de la ventouse.
Codes produit: BEC20 BEC30 BEC40 BEC60

agrandir l'image
haut de la page descendre
