Porte-ventouses
|
Porte-ventouses micro
- Dimensions et poids extrêmement réduits.
- Tiges et ressorts en acier inox.
- Douilles auto-lubrifiantes intégrées dans le manche fileté, garantissant un parfait et durable glissement de la tige.
- Indiqués pour Pick & Place et les manipulateurs pour l'expulsion d'objets en plastique des presses de moulage.
- Disponibles en différentes versions, avec ou sans raccord.
- Adaptés pour toutes les ventouses avec support mâle M5.
Códigos de producto: 208005 208005SR 208005RR
|
|
|
|

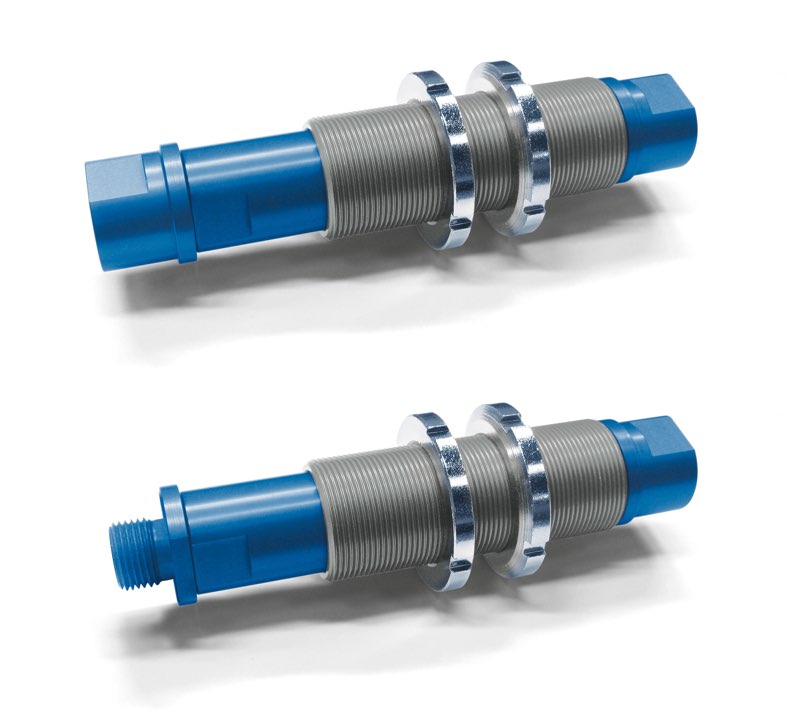

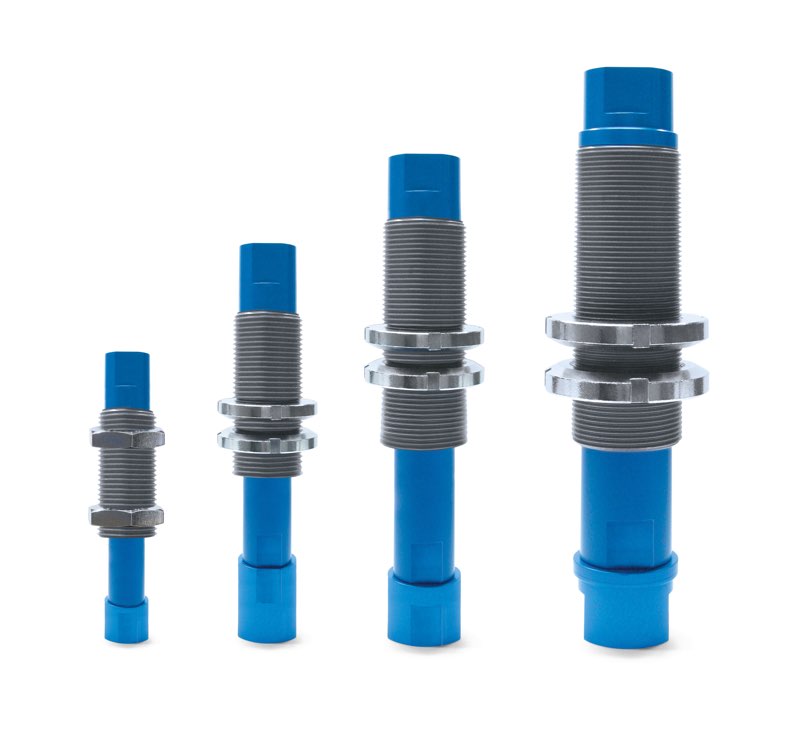

Porte-ventouses antirotatifs avec ressort encastré et raccord femelle
Le porte-ventouses anti-rotation avec ressort intégré est un composant en aluminium conçu pour garantir des performances élevées dans les systèmes de préhension et de manipulation. La structure en aluminium offre légèreté et résistance, tandis que le système anti-rotation empêche toute rotation indésirable de la ventouse ou de l’accessoire pendant le fonctionnement, assurant ainsi précision et stabilité. Le ressort encastré dans le corps protège le mécanisme des chocs, de la saleté et des contaminants, ce qui garantit une réponse souple et constante.
La grande section de passage interne permet un flux de vide important, facilitant des cycles de préhension et de relâchement rapides, même sur des ventouses de grande taille. Le réglage du montage est particulièrement large grâce à une douille filetée qui permet un positionnement précis et s’adapte à différentes
distances et configurations. Les douilles de glissement en plastique garantissent des mouvements fluides, silencieux et nécessitant peu d’entretien, ce qui contribue à prolonger la durée de vie de l’appareil. Malgré ses fonctionnalités avancées, le porte-ventouses conserve un faible encombrement, ce qui le rend facile à
intégrer, même dans des espaces restreints ou des applications nécessitant des composants compacts. Le système est équipé de deux anneaux de verrouillage qui assurent une fixation sûre et stable lors de l’assemblage. Les raccords filetés mâle et femelle permettent une connexion simple et rapide au système, s’adaptant à différentes configurations mécaniques.
Ces caractéristiques font de ce porte-ventouses un outil idéal pour la robotique, les systèmes pick & place, l’automatisation industrielle et toutes les applications où la précision, la fiabilité et la facilité de réglage sont requises.
Codes produit: VCH18F20 VCH18F35 VCH14F25 VCH14F50 VCH38F40 VCH38F80 VCH12F36 VCH18M20 VCH18M35 VCH14M25 VCH14M50 VCH38M40 VCH38M80 VCH12M36
|
|
|
|
Porte-ventouses mini
Les porte-ventouses représentés sur cette page et sur les suivantes sont caractérisés par des dimensions très réduites permettant de réduire le poids et l’encombrement et d’utiliser des ventouses, tout en garantissant avec le même diamètre les mêmes performances de la série la plus grande. Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté, muni d’écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 200430 200830 201030 201415 202515 203515 202530 202535 204530 205020 200650 201523 201850 201917 202023 203032 200735 203050
|
|
|
|
Porte-ventouses mini avec attaches filetées mâle et femelle
Les porte-ventouses présentés sur cette page, dotés d’une course d’amortissement réduite et d’une conception particulière, ont permis une réduction supplémentaire de l’encombrement et du poids par rapport aux porte-ventouses mini standards. Ils sont constitués de :
- Une tige en laiton équipée d’un raccord fileté 1/8” et 1/4” Gaz pour la fixation de la ventouse ;
- Un manchon fileté, muni d’écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration
Codes produit: 200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020
|
|
|
|
Porte-ventouses mini avec ressort encastré
Pour réduire encore plus les dimensions d’encombrement et le poids et pour satisfaire les exigences des producteurs des automatismes de décharge pour les presses d’imprimerie plastique, ces porte-ventouses mini ont été réalisés avec le ressort encastré et la tige pour la fixation de la ventouse en aluminium anodisé.
Sur ceux-ci également, il est possible d’installer uniquement les ventouses avec support fileté mâle ; la forme particulièrement de la douille de guidage en laiton pour la fixation du porte-ventouses sur l’automatisme empêche la rotation de la tige et, par conséquent, de la ventouse.
La connexion du vide est radiale.
Codes produit: 208015 208020
|
|
|
|
Porte-ventouses mini avec course réduite
Les porte-ventouses présentés sur cette page, dotés d’une course d’amortissement réduite et d’une conception particulière, ont permis une réduction supplémentaire de l’encombrement et du poids par rapport aux porte-ventouses mini standards.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté, muni d’écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration, un petit embout porte-tuyau est fourni de série, ou deux, sur demande, de type radial. Ils sont adaptés aux petites ventouses, à monter manuellement par pression, avec des diamètres compris entre 10 et 30 mm.
Codes produit: 200713 201010 201210 201510 201810 202010 202210 202510 203010
|
|
|
|
Porte-ventouses mini avec douille encastrable
Les porte-ventouses présentés sur cette page présentent une conception particulière permettant l’assemblage direct sur un collecteur de vide, avec une réduction significative des tuyaux et des raccords. Une douille hexagonale filetée, pour le montage direct du porte-ventouses sur le collecteur de vide, équipée d’un joint, a une fonction de guidage et d’étanchéité de la tige en laiton pour la fixation de la ventouse.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Une douille hexagonale filetée G3/8” équipée d’un joint d’étanchéité,
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
Codes produit: 202511 203011 203511 204011 204511
|
|
|
|
Porte-ventouses mini avec palpeur
Ils ont les mêmes caractéristiques mécaniques que les porte- ventouses mini ; Ils se distinguent par leur palpeur, lié à un obturateur conique, qui a pour fonction d’ouvrir l’aspiration et donc de créer le vide, uniquement lorsque la ventouse entre en contact avec la charge à soulever.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté, muni d’écrous, pour le montage du porte- ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
- Un palpeur, solidaire d’un obturateur conique.
Codes produit: 201260 201560 201860 202060 202260 202560 203060 203560 204060
|
|
|
|
Porte-ventouses mini avec palpeur et douille encastrable
Les porte-ventouses présentés sur cette page et les suivantes se caractérisent par des dimensions très réduites. Ils se distinguent par une douille hexagonale filetée, permettant un assemblage direct sur le collecteur de vide, avec une économie significative de tuyaux et de raccords.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
- Un palpeur, solidaire d’un obturateur conique qui a pour fonction d’ouvrir l’aspiration et donc de créer le vide, uniquement lorsque la ventouse entre en contact avec la charge à soulever.
- Une douille hexagonale filetée, pour le montage direct du porte-ventouses sur le collecteur de vide, équipée d’un joint, a une fonction de guidage et d’étanchéité de la tige en laiton pour la fixation de la ventouse.
Codes produit: 201261 202561 203561
|
|
|
|
Porte-ventouses mini avec palpeur, sans suspension
Ils ont la même fonction que les porte-ventouses mini avec palpeur mais, pour réduire encore plus les dimensions d’encombrement, ils ont été privés de ressort d’amortissement, de tuyau fileté avec écrous pour la fixation sur l’automatisme et de raccord rapide.
Ce type de porte-ventouses doit être monté directement sur le collecteur de vide ; afin de permettre un montage rapide, l’embout est équipé d’un cône fileté mâle.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un palpeur, solidaire d’un obturateur conique qui a pour fonction d’ouvrir l’aspiration et donc de créer le vide, uniquement lorsque la ventouse entre en contact avec la charge à soulever.
Codes produit: 201261 202561 203561
|
|
|
|
Porte-ventouses mini avec vanne d’isolement automatique intégrée
Outre à posséder toutes les caractéristiques techniques des porte-ventouses mini, ils ont en plus une vanne d’isolement automatique intégrée. La vanne d’isolement automatique a pour fonction de fermer automatiquement l’aspiration lorsque la ventouse ne s’appuie pas sur la surface de chargement à prélever, ou, lorsque la préhension est défectueuse ou en présence d’une importante transpiration, en évitant de cette façon, l’abaissement du degré de vide sur les ventouses restant sur l’installation, régulièrement en prise avec la charge. L’avantage obtenu est évident, puisqu’avec ce système on n’est plus liés au positionnement ou à l’exclusion des ventouses non concernées par la préhension. Sur ces porte-ventouses peuvent être montées les ventouses ayant un diamètre minimum de 10 mm et un maximum de 50 mm, puisqu’ils sont équipés d’un support fileté mâle de 1/8” gaz. Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté, muni d’écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
- Une vanne d’isolement automatique
Code produit: 209935
|
|
|
|
Porte-ventouses mini anti-rotation
Les caractéristiques techniques sont presque les mêmes que celles des porte- ventouses mini ; ils se différencient par leur tige en laiton qui a une section hexagonale et par la douille de guidage en acier, dont le trou est hexagonal. Cette forme empêche la tige de tourner sur son axe et, par conséquent, empêche également la rotation de la ventouse avec support, vissée sur celle-ci. Ils sont adaptés pour des ventouses avec support mâle ou femelle, avec un diamètre minimum de 10 mm et maximum de 60 mm, mais, en particulier, ils ont été étudiés pour l’installation de ventouses rectangulaires, concaves et elliptiques.
Ils sont constitués de :
- Une tige en laiton a section hexagonale.
- Un manchon fileté, muni d’écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 209508 209528 209538
|
|
|
|
Mini porte-ventouses avec interrupteur magnétique
Ces porte-ventouses ont les mêmes caractéristiques techniques que celles des porte- ventouses mini. Ils sont équipés d’un capteur magnétique qui a pour fonction de donner un signal électrique à l’automatisme, à chaque fois que la ventouse effectue réellement la préhension.
Du fait de cette caractéristique, son utilisation est conseillée sur robot compte-pièces, machines emballeuses et dans tous les cas où l’absolue garantie de la présence de l’objet pris est demandée. Conçus pour la préhension de tablettes de chocolat, de snacks, de brioches et de produits similaires, ils sont actuellement réalisés dans la version représentée sur cette page.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté, muni d’écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Un capteur magnétique équipé d’un câble de connexion de 3 m ;
- Un corps en aluminium anodisé protégeant le capteur magnétique.
Codes produit: 209902 209903
|
|
|
|
Porte-ventouses mini fix
Les porte-ventouses fix ont été conçus pour régler la position en hauteur des ventouses avec support grâce au filetage présent sur toute la longueur de la douille filetée. Les extrémités sont filetées femelle pour le montage de la ventouse avec support et du raccord.
Ils sont constitués de :
- Une douille filetée, munie d’écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 207001 207005
|
|
|
|
Porte-ventouses simples
Construits de façon simple et rationnelle, tout en garantissant une solidité et une durée maximum, les porte-ventouses simples sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté en acier, équipé de deux douilles antifriction et de deux écrous hexagonaux, pour le montage rapide du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 022510 022515 022724 023515 024510 024515 025020 021228 021265 011295 026515 027624 028020 028510 0211010 0211015 022023 023032 023050 021028M 021065M 021095M 021228M 021265M 011295M 025250 025335 025630
|
|
|
|
Porte-ventouses simples avec attaches filetées mâle e femelle
Ces porte-ventouses simples aussi ont les mêmes caractéristiques et offrent les mêmes performances que ceux précédemment décrits ; ils se distinguent par leur tige en laiton, dont l’extrémité, pour la fixation de la ventouse, est filetée mâle ou femelle.
Les ventouses à monter sur ces porte-ventouses devront obligatoirement être équipées d’un support fileté approprié.
Les courses effectives de suspension sont :
- Pour la cote C= 28 mm : 16 mm
- Pour la cote C= 65 mm : 49 mm
- Pour la cote C= 95 mm : 74 mm
Codes produit: 020828 020865 020895 020828M 020865M 020895M 021028 021065 021095 021028M 021065M 021095M 021128 021165 021195 021128M 021165M 021195M 021228 021265 021295 021228M 021265M 021295M
|
|
|
|
Porte-ventouses simples avec palpeur
Ils ont les mêmes caractéristiques mécaniques que les porte-ventouses simples ; ils se distinguent par leur palpeur, lié à un obturateur conique, qui a pour fonction d’ouvrir l’aspiration et donc de créer le vide, uniquement lorsque la ventouse entre en contact avec la charge à soulever. Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté en acier, équipé de deux douilles antifriction et de deux écrous hexagonaux, pour le montage rapide du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Un palpeur, solidaire d’un obturateur conique.
Codes produit: 034510 036010 036515 038020 038510 038515 0311010
|
|
|
|
Porte-ventouses simples avec palpeur, sans suspension
Ils ont la même fonction que les porte-ventouses simples avec palpeur mais ont été conçus pour être utilisés là où une compensation n’est pas nécessaire ; ils sont donc dépourvus du ressort d’amortissement, du tube fileté avec écrous pour la fixation à l’automatisme et du raccord rapide.
Ce type de porte-ventouses doit être monté directement sur le collecteur de vide ; afin de permettre un montage rapide, l’embout est équipé d’un cône fileté mâle.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un palpeur solidaire d’un obturateur conique.
Codes produit: 034511 036011 036516 038021 038511 038516 0311011 035041
|
|
|
|
Porte-ventouses simples avec vanne d’isolement automatique incorporée
En plus d’avoir toutes les caractéristiques techniques des porte-ventouses simples, ils ont également une vanne d’isolement automatique incorporée. La vanne d’isolement automatique a pour fonction de fermer automatiquement l’aspiration lorsque la ventouse ne s’appuie pas sur la surface de chargement à prélever, ou, lorsque la préhension est défectueuse ou en présence d’une importante transpiration, en évitant de cette façon, l’abaissement du degré de vide sur les ventouses restant sur l’installation, régulièrement en prise avec la charge. L’avantage obtenu est évident, puisqu’avec ce système on n’est plus liés au positionnement ou à l’exclusion des ventouses non concernées par la préhension. Sur ces porte-ventouses peuvent être montées les ventouses ayant un diamètre minimum de 10 mm et un maximum de 50 mm, puisqu’ils sont équipés d’un support fileté mâle de 1/8” gaz.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté en acier, équipé de deux douilles antifriction et de deux écrous hexagonaux, pour le montage rapide du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Une vanne d’isolement automatique.
Codes produit: 029928 029965 029995
|
|
|
|
Porte-ventouses simples articulés
Les caractéristiques sont les mêmes que les porte-ventouses simples ; l’ajout d’un joint en acier trempé permet aux ventouses plates installées sur ces porte-ventouses de s’adapter sur les charges à soulever avec des surfaces légèrement inclinées ou de compenser les éventuelles erreurs de perpendicularité que l’on rencontre souvent entre le porte-ventouses et le support de fixation de l’automatisme.
Ils sont constitués de :
- Une tige en laiton pour la fixation de la ventouse ;
- Un manchon fileté en acier, équipé de deux douilles antifriction et de deux écrous hexagonaux, pour le montage rapide du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Une rotule articulée en acier zingué.
Codes produit: 026520 028520 0211020 0211022
|
|
|
|
Porte-ventouses simples anti-rotation
Les caractéristiques techniques sont presque les mêmes que celles des porte-ventouses mini ; ils se différencient par leur tige en laiton qui a une section hexagonale et pour la douille de guidage en acier, dont le trou est hexagonal. Cette forme empêche la tige de tourner sur son axe et, par conséquent, empêche également la rotation de la ventouse avec support, vissée sur celle-ci. Ils sont adaptés pour des ventouses avec support mâle ou femelle, avec un diamètre minimum de 45 mm et maximum de 110 mm, mais, en particulier, ils ont été étudiés pour l’installation de ventouses rectangulaires, concaves et elliptiques.
Ils sont constitués de :
- Une tige en laiton a section hexagonale ;
- Un manchon à section hexagonale interne, fileté à l’extérieur, muni d’écrous pour le montage du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 029528 029565 029595 0295281/4 0295651/4 0295951/4
|
|
|
|
Porte-ventouses simples fix
Les porte-ventouses fix ont été conçus pour régler la position en hauteur des ventouses avec support grâce au filetage présent sur toute la longueur de la douille filetée. Les extrémités sont filetées femelle pour le montage de la ventouse avec support et du raccord. Ils sont constitués de :
- Une douille filetée, munie d’écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 029101 029105 029106
|
|
|
|
Porte-ventouses spéciaux
Conçus pour le levage et la manutention de charges lourdes ou pour supporter un travail lourd et en continu dans des environnements particulièrement poussiéreux ou humides, les porte-ventouses spéciaux sont constitués de :
- Une tige en acier nickelé pour la fixation de la ventouse ;
- Une douille filetée en laiton, équipée de deux douilles antifriction, munie deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse avec la charge à soulever ;
- Une rondelle de sécurité ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 068510 068515 069024 0610040 0610010 0611015 0611024 0615010 0615036 0615015 0620010 0625010 0622010OF 0622010NF 0622010A 0630010 0635010 067542 0611030 0611058 0615074 0625030
|
|
|
|

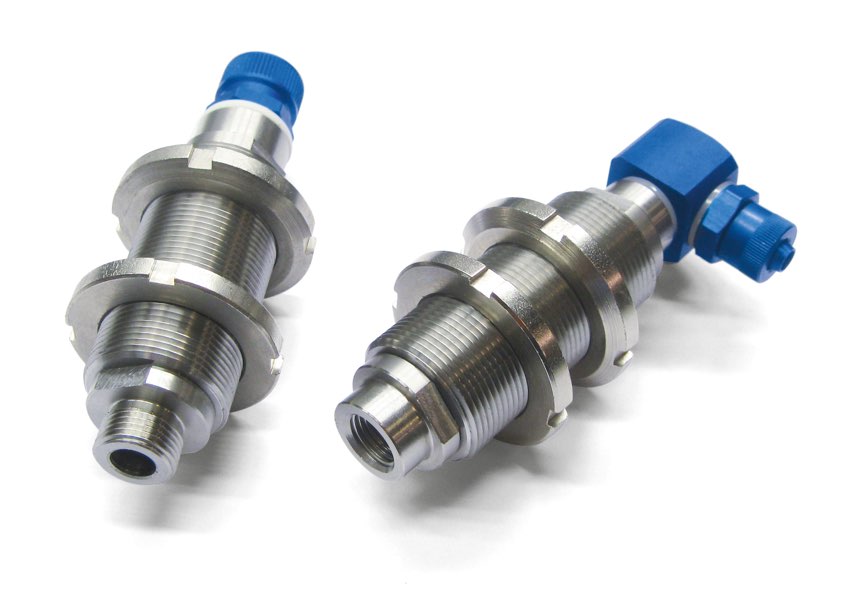

Porte-ventouses spéciaux avec attaches filetées mâle et femelle
Codes produit: 061255M 0612110M 061255 0612110 061155M 0611110M 061355M 0613110M 061455M 0614110M 061555M 0615110M
|
|
|
|
Porte-ventouses spéciaux avec palpeur
Ils ont les mêmes caractéristiques mécaniques que les porte-ventouses spéciaux ; ils se distinguent par leur palpeur, lié à un obturateur conique, qui a pour fonction d’ouvrir l’aspiration et donc de créer le vide, uniquement lorsque la ventouse entre en contact avec la charge à soulever. L’utilisation de ces porte-ventouses évite l’installation de robinets sur les tuyaux du vide et il est conseillé dans tous les cas où il est possible que toutes les ventouses n’entrent pas en contact avec la charge à soulever (ou parce que la charge n’est pas uniforme ou qu’elle manque partiellement).
Ils sont constitués de :
- Une tige en acier nickelé pour la fixation de la ventouse ;
- Une douille filetée en laiton, équipée de deux douilles antifriction, munie deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse avec la charge à soulever ;
- Une rondelle de sécurité ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Un palpeur, solidaire d’un obturateur conique.
Codes produit: 068520 068522 0611020 0611022 0615020
|
|
|
|
Porte-ventouses spéciaux avec vanne palpeuse
Les caractéristiques techniques et mécaniques sont les mêmes que les porte-ventouses spéciaux ; de plus, ils ont une vanne palpeuse qui, appliquée sur le support de la ventouse, a pour fonction d’ouvrir l’aspiration et donc de créer le vide, uniquement lorsque la ventouse entre en contact avec la charge à soulever. L’utilisation de ces porte-ventouses permet d’éviter l’utilisation de robinets sur les tuyaux du vide et il est conseillé dans tous les cas où il est possible que toutes les ventouses n’entrent pas en contact avec la charge à soulever (ou parce que la charge n’est pas uniforme ou parce qu’elle manque partiellement). La vanne palpeuse dont ils sont équipés peut être appliquée sans aucune modification, même sur les porte-ventouses spéciaux articulés. Ils sont constitués de :
- Une tige en acier nickelé pour la fixation de la ventouse ;
- Une douille filetée en laiton, équipée de deux douilles antifriction, munie deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse avec la charge à soulever ;
- Une rondelle de sécurité ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Une vanne palpeuse.
Codes produit: 0615022 0630020 0635020
|
|
|
|
Porte-ventouses spéciaux avec vanne d’isolement automatique incorporée
En plus d’avoir toutes les caractéristiques techniques des porte-ventouses spéciaux, ils ont également une vanne d’isolement automatique incorporée. La vanne d’isolement automatique a pour fonction de fermer automatiquement l’aspiration lorsque la ventouse ne s’appuie pas sur la surface du chargement à prélever, ou, lorsque la préhension est défectueuse ou en présence d’une importante transpiration. En évitant de cette façon l’abaissement du degré de vide sur les ventouses restant sur l’installation, régulièrement en prise avec la charge.
L’avantage obtenu est évident, puisqu’avec ce système on n’est plus liés au positionnement ou à l’exclusion des ventouses non concernées par la préhension.
Sur ces porte-ventouses peuvent être montées les ventouses ayant un diamètre minimum de 85 mm et un maximum de 150 mm, puisqu’ils sont équipés d’un support fileté femelle de 3/8” gaz.
Ils sont constitués de :
- Une tige en acier nickelé pour la fixation de la ventouse ;
- Une douille filetée en laiton, équipée de deux douilles antifriction, munie deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse avec la charge à soulever ;
- Une rondelle de sécurité ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Une vanne d’isolement automatique.
Codes produit: 069955 0699110
|
|
|
|
Porte-ventouses spéciaux articulés
Équipés d’un joint articulé spécial en acier trempé, ces porte-ventouses permettent à la ventouse de s’adapter sur la surface de la charge à soulever, même si elle n’est pas parfaitement parallèle au plan de la ventouse même ou de compenser les éventuelles erreurs de perpendicularité que l’on rencontre souvent entre le porte-ventouses et le support de fixation de l’automatisme. Les caractéristiques techniques et mécaniques sont les mêmes que celles des porte-ventouses spéciaux précédemment décrits.
Ils sont constitués de :
- Une tige en acier nickelé pour la fixation de la ventouse ;
- Une douille filetée en laiton, équipée de deux douilles antifriction, munie deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse avec la charge à soulever ;
- Une rondelle de sécurité ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Une rotule articulée en acier zingué.
Codes produit: 0611012 0611017 0615012 0615017 0620012 0625012 0622012OF 0622012NF 0622012A 0630012 0635012
|
|
|
|
Porte-ventouses spéciaux articulés
Les porte-ventouses spéciaux articulés illustrés sur cette page ont le logement de la rotule articulée prévu sur le support de la ventouse ; cette précaution a permis de réduire les dimensions d’encombrement, sans altérer leurs performances.
Ils sont constitués de :
- Une tige en acier nickelé avec rotule articulée ;
- Une douille filetée en laiton, équipée de deux douilles antifriction, munie deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse avec la charge à soulever ;
- Une rondelle de sécurité ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Un support en aluminium pour le montage de la ventouse équipé d’une connexion au vide.-
Codes produit: 0611032 0615032
|
|
|
|
Porte-ventouses spéciaux articulés avec course réduite
La manutention de plaques de marbre et de verre s’effectue au moyen de ventouses qui les déplacent entre une position horizontale et une position verticale. Pour réduire le bras de levier et le glissement lors de la rotation, des porte-ventouses spéciaux articulés avec course de suspension réduite ont été développés. Ils conservent les mêmes caractéristiques techniques que les modèles précédents, mais avec un encombrement beaucoup plus réduit grâce à l’intégration de la rotule articulée dans le support de la ventouse, à la réduction de la tige en acier et à la modification de la douille en laiton pour un vissage direct sur l’automatisme.
Un tapis en plastique antidérapant fixé au support empêche enfin le glissement de la charge soulevée.
Ils sont constitués de :
- Une tige en acier dotée de partie sphérique ;
- Une douille filetée en laiton pour la fixation du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ; - Un raccord rapide pivotant à 90 ° pour la connexion au tuyau d’aspiration ;
- Un support en aluminium pour le montage de la ventouse équipé d’un logement sphérique et d’une connexion au vide ;
- Un tapis en plastique antidérapant.
Codes produit: 0611042 0612742 0615042
|
|
|
|
Porte-ventouses antirotatifs avec ressort encastré et raccord femelle/mâle
Le porte-ventouses anti-rotation avec ressort intégré est un composant en aluminium conçu pour garantir des performances élevées dans les systèmes de préhension et de manipulation. La structure en aluminium offre légèreté et résistance, tandis que le système anti-rotation empêche toute rotation indésirable de la ventouse ou de l’accessoire pendant le fonctionnement, assurant ainsi précision et stabilité. Le ressort encastré dans le corps protège le mécanisme des chocs, de la saleté et des contaminants, ce qui garantit une réponse souple et constante.
La grande section de passage interne permet un flux de vide important, facilitant des cycles de préhension et de relâchement rapides, même sur des ventouses de grande taille. Le réglage du montage est particulièrement large grâce à une douille filetée de 90 mm de long, qui permet un positionnement précis et s’adapte à différentes distances et configurations. Les douilles de glissement en plastique garantissent des mouvements fluides, silencieux et nécessitant peu d’entretien, ce qui contribue à prolonger la durée de vie de l’appareil.
Malgré ses fonctionnalités avancées, le porte-ventouses conserve un faible encombrement, ce qui le rend facile à intégrer, même dans des espaces restreints ou des applications nécessitant des composants compacts.
Le système est équipé de deux anneaux de verrouillage de type KM7, qui assurent une fixation sûre et stable lors de l’assemblage. Les raccords filetés mâle et femelle permettent une connexion simple et rapide au système, s’adaptant à différentes configurations mécaniques.
Ces caractéristiques font de ce porte-ventouses un outil idéal pour la robotique, les systèmes pick & place, l’automatisation industrielle et toutes les applications où la précision, la fiabilité et la facilité de réglage sont requises.
Codes produit: VCH12M36 VCH12F36
|
|
|
|
Porte-ventouses spéciaux anti-rotation en acier inox
Conçus pour le secteur de la robotique et de l’automobile, ils sont capables d’offrir des solutions adaptées aux différents problèmes de manipulation rencontrés sur les appareils de manutention par dépression, dans tous les secteurs de l’industrie. Outre aux caractéristiques des porte-ventouses spéciaux décrits précédemment, ils se différencient par leur tige en acier inox, qui a une section hexagonale, tout comme le trou de la douille de guidage en laiton qui est hexagonal aussi ; cette forme empêche la tige de tourner sur son axe et, par conséquent, également à la ventouse montée sur celle-ci.
La douille de guidage est équipée de deux bagues avec un filetage fin pour garantir une bonne précision de fixation du porte-ventouses sur l’automatisme. De plus, les deux extrémités de la tige, elles aussi en acier inox, sont filetées, mâle ou femelle et sont interchangeables ; sur une extrémité le raccord rapide direct est vissé pour la connexion au tuyau d’aspiration, sur l’autre sera fixée la ventouse avec support choisie précédemment.
Ils sont adaptés pour les ventouses avec un diamètre minimum de 40 mm
et maximum de 200 mm, mais en particulier, ils sont indispensables pour le montage des ventouses rectangulaires et elliptiques.
Ils sont constitués de :
- Une tige en acier inox a section hexagonale ;
- Une douille filetée en laiton à section hexagonale interne, équipée de deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Un ressort pour amortir l’impact de la ventouse et, en même temps, garder une pression constante avec la charge à soulever ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 065580 065581 065582 0611080 0611081 0611082 065590 065591 065592 065593 065594 065595 065596 0611090 0611091 0611092 0611093 0611094 0611095 0611096
|
|
|
|
Porte-ventouses spéciaux anti-rotation avec support sphérique orientable
Además de las características de los portaventosas especiales antirrotación descritos anteriormente, estos están dotados de una articulación esférica de nailon orientable, que permite posicionar y mantener la ventosa en el punto deseado. Su soporte de fijación del automatismo es de aluminio y está compuesto por dos partes que, apretadas entre sí mediante tornillos, permiten bloquear la articulación esférica, manteniendo posicionado el portaventosas. Son adecuados para ventosas con un diámetro mínimo de 40 mm y máximo de 200 mm pero, específicamente, indispensables para el ensamblaje de ventosas rectangulares y elípticas.
Están constituidos por:
- Un vástago de acero inoxidable de sección hexagonal;
- Una articulación esférica de nailon orientable con sección hexagonal interna;
- Un soporte de aluminio para la fijación al automatismo;
- Un muelle para amortiguar el impacto de la ventosa y mantener, al mismo tiempo, una presión constante con la carga que se debe elevar;
- Un racor rápido para la conexión al tubo de aspiración.
Codes produit: 0655100 0655101 0655102 06110100 06110101 06110102 0655110 0655111 0655112 0655113 0655114 0655115 0655116 06110110 06110111 06110112 06110113 06110114 06110115 06110116
|
|
|
|
Porte-ventouses spéciaux avec double suspension
Tous les porte-ventouses spéciaux décrits précédemment peuvent être fournis dans la version avec double suspension. Dans cette configuration, la douille de fixation du porte-ventouses est placée entre les deux ressorts : le ressort inférieur a pour but d’amortir l’impact de la ventouse avec la charge à soulever, pendant la phase d’accostage, tandis que le ressort supérieur sert à amortir le choc de la douille avec l’embout du porte-ventouses et à charger graduellement la ventouse pendant la phase de levage. Leur utilisation est conseillée lorsque la charge à soulever est très lourde, rigide et avec une faible planéité.
Ils sont constitués de :
- Une tige en acier nickelé pour la fixation de la ventouse ;
- Une douille filetée en laiton, équipée de deux douilles antifriction, munie deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Deux ressorts ayant pour fonction de réduire et de répartir les chocs : l’un sert à amortir l’impact de la ventouse avec la charge à soulever, l’autre à atténuer le choc de la douille contre l’extrémité du porte-ventouse ;
- Une rondelle de sécurité ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 068513 068517 0611013 0611016 0615013 0615018 0620013 0625013 0622013OF 0622013NF 0622013A 0630013 0635013
|
|
|
|
Porte-ventouses spéciaux articulés avec double suspension
Équipé d’un joint articulé spécial en acier trempé, ces porte-ventouses permettent à
la ventouse de s’adapter sur la surface de la charge à soulever, même si elle n’est pas parfaitement parallèle au plan de la ventouse même ou de compenser les éventuelles erreurs de perpendicularité que l’on rencontre souvent entre le porte-ventouses et le support de fixation de l’automatisme. La douille de fixation du porte-ventouses est placée entre les deux ressorts : le ressort inférieur a pour but d’amortir l’impact de la ventouse avec la charge à soulever, pendant la phase d’accostage, tandis que le ressort supérieur sert à amortir le choc de la douille avec l’embout du porte-ventouses et à charger graduellement la ventouse pendant la phase de levage. Ils sont particulièrement conseillés pour la manutention des charges très lourdes, rigides et avec une faible planéité.
Ils sont constitués de :
- Une tige en acier nickelé pour la fixation de la ventouse ;
- Une douille filetée en laiton, équipée de deux douilles antifriction, munie deux écrous pour la fixation du porte-ventouses sur l’automatisme ;
- Deux ressorts ayant pour fonction de réduire et de répartir les chocs : l’un sert à amortir l’impact de la ventouse avec la charge à soulever, l’autre à atténuer le choc de la douille contre l’extrémité du porte-ventouse ;
- Une rondelle de sécurité ;
- Un raccord rapide pour la connexion au tuyau d’aspiration ;
- Une rotule articulée en acier zingué.
Codes produit: 0611014 0611018 0615014 0615019 0620014 0625014 0622014OF 0622014NF 0622014A 0630014
|
|
|
|
Porte-ventouses spéciaux fix avec attaches filetées mâle et femelle
Les porte-ventouses fix ont été conçus pour régler la position en hauteur des ventouses avec support grâce au filetage présent sur toute la longueur de la douille filetée. Les extrémités sont filetées pour le montage de la ventouse avec support et du raccord.
Ils sont constitués de :
- Une douille filetée, munie de deux écrous, pour le montage du porte-ventouses sur l’automatisme ;
- Un raccord rapide pour la connexion au tuyau d’aspiration.
Codes produit: 067090 067091 067092 067093 067094 067095 067096 067080 067081 067082
|
|
|
|

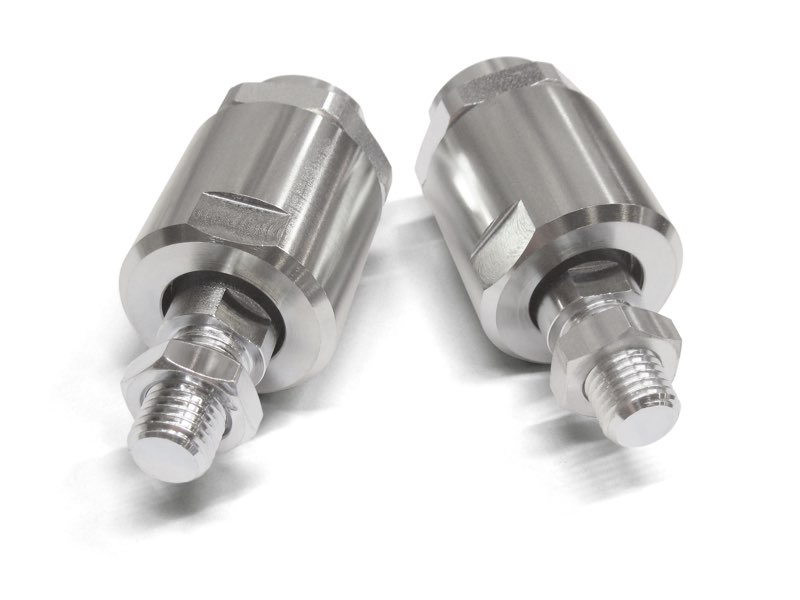

Joints articulés sphériques
Les joints à rotule de notre production sont fabriqués en AVP galvanisé.
Montés sur les porte-ventouses, ils ont pour fonction de compenser les désaxages, les erreurs d’orthogonalité et de planéité que l’on rencontre souvent entre les ventouses et la surface de la charge à soulever.
Codes produit: GSM8 GSM12 GSM16
|
|
|
|
Joints articulés sphériques avec connexion de vide axial
Cette série de joints a été conçue pour être installée sur les ventouses avec support, en particulier celles planes ou ayant une faible surface de lèvre, leur permettant de s'adapter facilement à la surface de prise de la charge à prendre, même si elle n'est pas parfaitement parallèle au plan de la ventouse ou pour compenser d'éventuelles erreurs de perpendicularité qui sont souvent rencontrées entre le porte-ventouse et le support de fixation de l'automatisme.
La connexion du vide est axiale et l'étanchéité est garantie par un joint spécial, toujours en contact avec l'articulation sphérique.
La ventouse installée dessus est libre de tourner sur son axe selon un angle de 360° et de s'incliner jusqu'à 15°.
Les joints sont entièrement réalisés en laiton, à l'exception de la goupille sphérique et de sa bague de maintien qui sont en acier inox.
Leur fixation sur la ventouse peut être effectuée à l'aide d'une connexion filetée, qu'elle soit femelle ou mâle.
Codes produit: GSL1/8 GSL1/4 GSL 3/8 GSL1/2
|
|
|
|
Joints articulés positionnables avec connexion de vide axial
Les joints articulés positionnables sont en aluminium anodisé, ils permettent de tourner la ventouse installée sur eux de 360° et de l'incliner à 35° pour l'adapter et la bloquer correctement par rapport à la surface de préhension de l'objet à prélever, en garantissant au même moment, l'aspiration à travers l'articulation et l'étanchéité parfaite.
Codes produit: GSV1/8 GSV1/4 GSV3/8 GSVF1/8 GSVF1/4 GSVF3/8
|
|
|
|

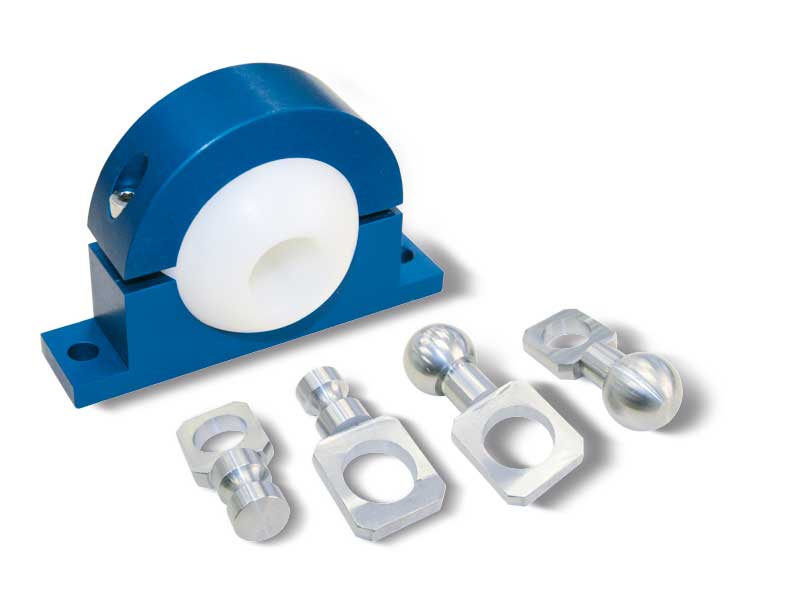

Supports de fixation pour porte-ventouses
Les deux premiers supports illustrés sur cette page sont réalisés en acier inox et sont adaptés pour fixer les porte-ventouses sur l’automatisme au moyen d’une goupille cylindrique cannelée ou d’une goupille sphérique, dont le logement devra être prévu sur l’automatisme.
En revanche, le troisième support est réalisé en aluminium et est constitué de deux pièces qui, serrées entre elles au moyen de vis, bloquent l’articulation sphérique en plastique tout en permettant de maintenir le porte-ventouses dans la position souhaitée.
Codes produit: 00FCH10 00FCH11 00FCH20 00FCH21 FCH16
|
|
|
|
Supports de fixation pour porte-ventouses
Les supports illustrés et décrits sur cette page et sur la suivante sont réalisés en tôle d’acier galvanisée et servent à fixer les différents types de porte-ventouses sur l’automatisme, constitué généralement d’un châssis de tubes à section carrée.
La vis ou la poignée dont ils sont équipés servent à bloquer rapidement le support dans la position souhaitée.
Codes produit: SFP01 SFP02 SFP03 SFP04 SFP05 SFP06 SFP07
|
|
|
|
